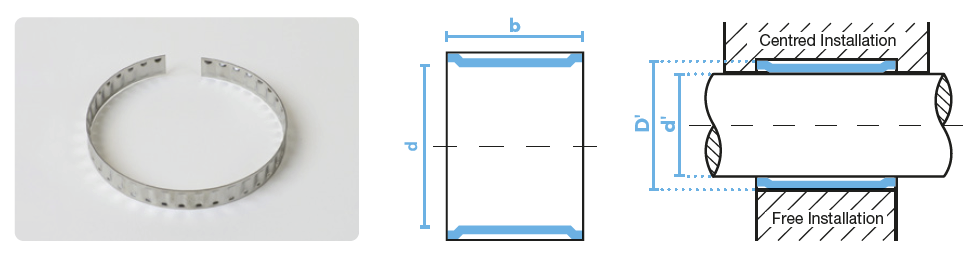

Form AN — 파형 돌기가 안쪽 / 외면 편평 / 양 끝이 벌어진 형태
Tolerance Ring AN Type — Waves Inward / 샤프트 직경 4mm ~ 199mm
AN형은 링 외면이 편평하고 돌기(웨이브)가 안쪽을 향합니다. 샤프트 중심 시스템에 적용합니다. 링을 먼저 보어(하우징)에 삽입한 뒤 샤프트를 밀어 넣습니다. 샤프트 허용오차 h9 적용.
치수 기호 안내:
d = 톨러런스 링 공칭 직경(mm) | b = 링 폭(mm) |
d'(h9) = 샤프트(Wave) 직경 | D' = 보어 직경 - 롤러 베어링 장착용 |
D'' = 보어 직경 - 토크 전달용 | M = 전달 토크(Nm) | P = 허용 횡 하중(N)
Form AN 전 규격표
▼ Dr.TRETTER 톨러런스 링 AN 타입 전 규격 — 직경·폭·토크·횡하중·재고
| 품번 (Item No.) |
링 치수 |
샤프트 직경
Wave d'(h9) |
보어 직경
롤러 베어링 |
보어 직경
토크 전달 |
전달 토크 |
허용 횡하중 |
중량 |
재고 |
| d (mm) | b (mm) |
d' mm | D' (mm) | D'' (mm) |
Nm | N |
ea |
재고 |
