세라믹 튜브 / 열전대보호관 — 전체보기 알루미나 · 뮬라이트 · 질화규소 · 사이알론 · 지르코니아 · 하프니아  |  1홀 · 2홀 · 4홀 · 6홀 · 봉재 · 판재

고르실 때 참고

· OBE 와 COE — OBE(Open Both Ends)는 양쪽이 열린 튜브이고, COE(Closed One End)는 한쪽이 막힌 열전대보호관입니다. 열전대를 넣어 고온 · 부식성 환경에서 보호할 때는 COE를, 절연관이나 배관으로 쓸 때는 OBE를 보십시오.

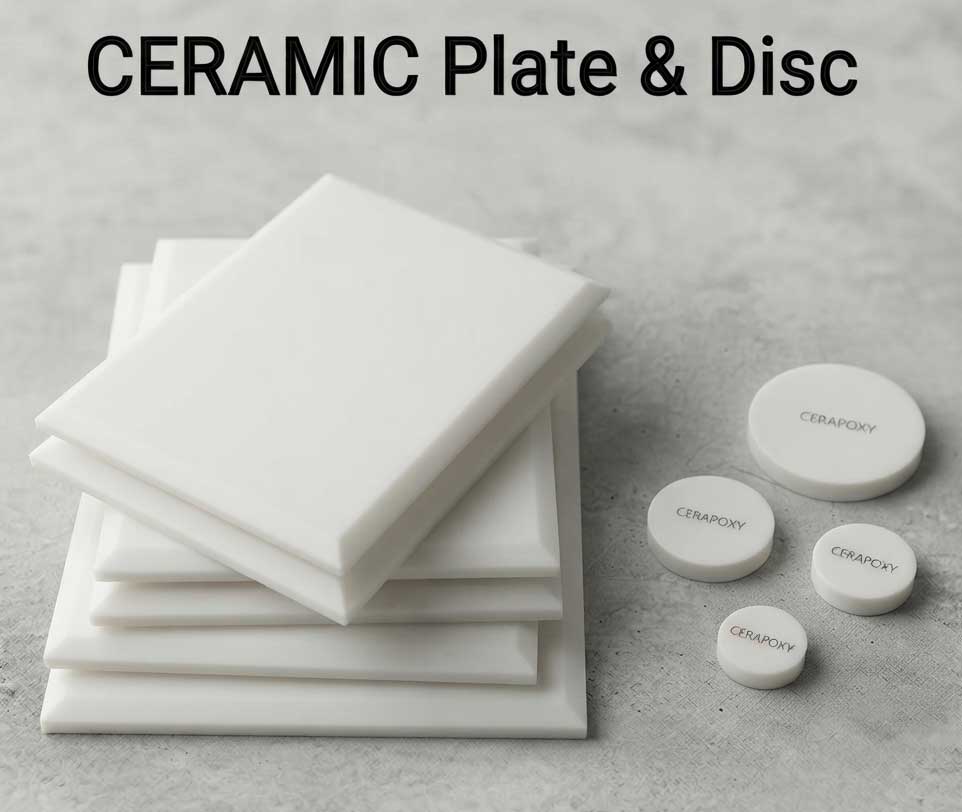

· 홀 수 — 열전대 2선을 따로 절연하려면 2홀, 여러 개의 열전대나 히터선은 4홀 · 6홀, 좁고 납작한 자리에는 타원 2홀입니다. 홀이 없는 것은 봉재, 평평한 것은 판재 · 디스크입니다.

· 알루미나 순도 — 품번 앞자리로 구분됩니다. 99%는 APS · APR · APF · APO · ASR, 99.8%는 98A · AXS · AXD · AXF · AXM · AXR입니다.

· 급열 · 급랭이 반복되거나 비철금속 용탕에 넣는 자리 — 알루미나는 열충격에 약합니다. 질화규소(Si₃N₄)는 열충격 저항이 알루미나의 약 3배이고 용융 알루미늄 · 동합금에 내식성이 좋습니다(대기 중 1400°C). 사이알론(1250°C)도 같은 용도의 한쪽 막힘 보호관입니다. 뮬라이트는 내열충격성이 좋은 1600°C급 튜브입니다.

· 알루미나로 안 되는 초고온 — 하프니아(HfO₂)는 2500°C까지 쓰는 C · R · S 타입 열전대 절연체로, 산화베릴륨(BeO)을 대체합니다. 압출 제품이라 소결 세라믹보다 강도는 낮습니다. 지르코니아는 고온 내식성과 산소 이온 전도성이 필요한 산소센서 · 연료전지용입니다.

· 규격과 가격 — 표에 없는 치수는 주문 제작으로 대응합니다. 가격은 부가세 별도이며 수량 · 납기에 따라 협의 가능합니다. 판재의 홀 가공 · 모따기 등은 주문제작을 보십시오.
