지르코니아 실린더 ZYC실리카 결합 이트리아 안정화 지르코니아 섬유 실린더 (Silica Bonded Yttria Stabilized Zirconia Fiber Cylinder)
일반 정보
이미지를 클릭하면 크게 볼 수 있습니다
지르코니아 실린더 Type ZYC는 이트리아 안정화 지르코니아(YSZ) 섬유를 비정질 실리카로 고르게 결합한, 단단하고 스스로 서는(자립형) 경질 내화 구조체입니다. 결합이 고르게 되어 있어 정밀한 공차로 가공할 수 있습니다. ZYC 실린더는 열전도율이 낮고 열충격에 잘 견딥니다. 1650°C(3002°F)까지 치수가 안정적이며, 백업 단열재로 쓰거나 추가 소결이 허용되는 부위에서는 그보다 높은 온도에서도 쓸 수 있습니다. 1370°C(2498°F)까지 고온 강도가 좋아 이 온도까지는 스스로 형태를 유지합니다. 대부분의 용융 금속에 침식되지 않고, 다른 산화물 소재와도 잘 반응하지 않습니다. 고온에서는 전도나 대류보다 복사에 의한 열 이동이 지배적입니다. 제조사는 자사 지르코니아 섬유가 열을 머금지 않으면서 반사하고 다시 복사하는 능력이 업계에서 가장 뛰어나, 가파른 온도 구배를 만들 수 있다고 밝히고 있습니다. ZYC 실린더는 이트리아로 상 안정화되어 있어 지르코니아에서 흔히 나타나는 상전이를 겪지 않습니다. 치밀한 지르코니아는 고온에서 전기가 잘 통하지만, 저밀도 지르코니아 섬유는 고온에서의 전기 전도가 최소화됩니다. 유도 가열에 쓰는 고주파(RF)에는 반응하지 않지만 마이크로파에는 반응합니다. 유기 바인더가 없어 가열해도 연기나 냄새가 나지 않습니다. 지르코니아는 상용 내화물 가운데 열전도율이 가장 낮으며, 세계에서 가장 많이 연구된 세라믹 소재 중 하나입니다. Zircar Zirconia의 제품은 산화지르코늄 섬유가 열린 기공과 닫힌 기공을 함께 가진다는 점에서 독특하며, 이 기공 구조는 Zircar만의 것입니다. 참고 — 실리카가 있으면 안 되는 원통형 용도에는 지르코니아로 결합한 ZYFB 또는 FBD를 권장합니다. 같은 조성의 보드는 ZYZ 보드입니다.
주요 응용 분야
물성 데이터 (Nominal)
기본 물성
화학 조성 (Nominal)

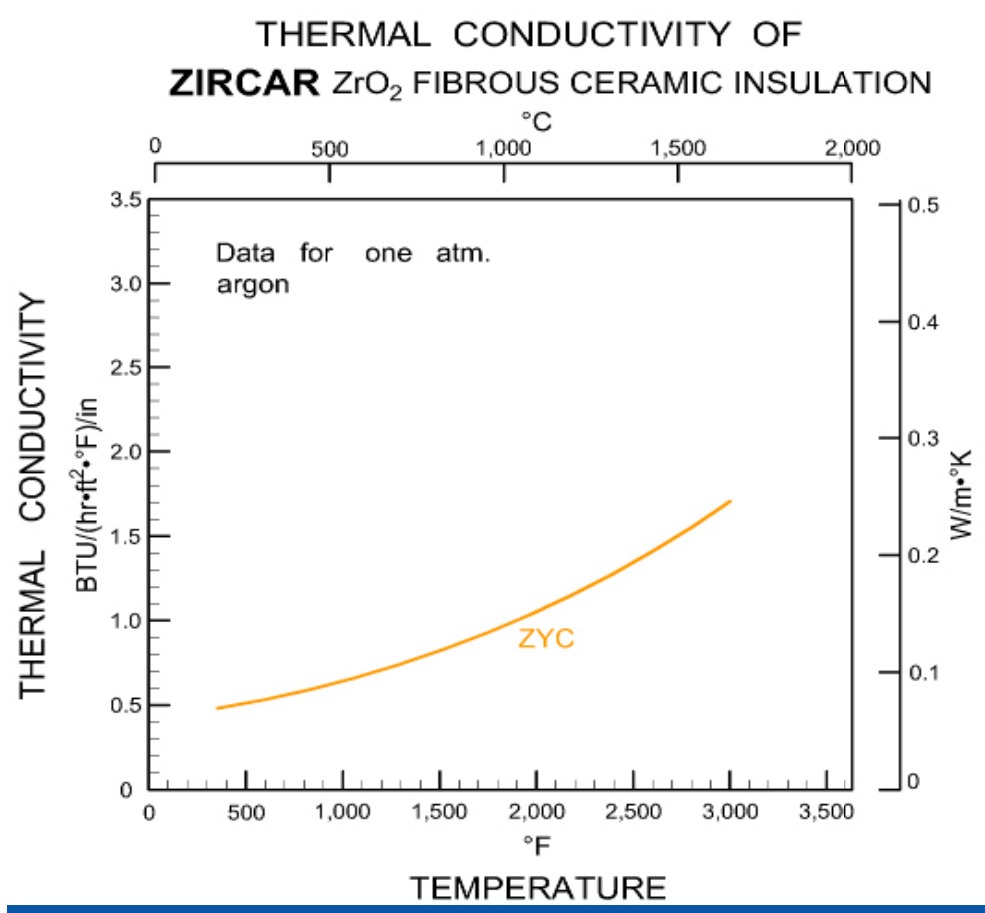

온도별 열전도율
1기압 아르곤 분위기에서 측정한 값입니다. 그래프를 누르면 크게 볼 수 있습니다.
① 사용 온도는 화학적 환경, 열응력·기계적 응력 등 변수에 따라 달라집니다.
② 지르코니아(ZrO₂)에는 하프니아(HfO₂) 1 ~ 2 wt%가 자연적으로 함께 들어 있으며, 성능에는 영향을 주지 않습니다. ③ 연화 온도 — 시편에 10 psi (약 0.07 MPa)의 하중을 건 채로 가열할 때, 열팽창을 멈추고 눌려서 줄어들기 시작하는 온도입니다. 녹는 온도(용융점)나 최고 사용 온도와는 다른 값으로, 최고 사용 온도는 하중이 거의 없는 단열재로 쓸 때의 기준입니다. 세터나 받침대처럼 무게를 받치는 용도에서는 이 연화 온도를 기준으로 검토해야 합니다. 제조 방식 및 치수 공차
ZYC는 Zircar Zirconia 고유의 진공 성형 기술로 만듭니다. ZYBF 섬유를 먼저 전처리한 뒤 결합된 완제품으로 만들며, 섬유가 실린더의 반지름에 수직인 방향으로 배열되도록 진공 성형한 다음 맨드릴 위에서 건조합니다. 내경은 보통 건조 과정에서 정해집니다. 외경은 정밀 공구대 연삭기로 표준 공차 ±0.060″ (약 ±1.5 mm) 이내로 가공합니다. 더 엄격한 공차도 가능하며, 가공이 필요한 경우 문의 바랍니다. 표준 규격 및 품번 (ZYC Cylinders)
가격 및 납기는 별도 문의 바랍니다. 표준 규격 외의 맞춤 치수도 문의 가능합니다.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
