Zircar Zirconia, Inc. — 한국 공식 대리점 세라폭시(산울)

지르코니아 보드 ZYFB-3 / ZYFB-6 / FBD

이트리아 안정화 지르코니아 섬유 세라믹 단열 보드 (High Temperature Yttria Stabilized Zirconia Insulation)
2000°C 정격 연속 사용 온도 (FBD)
2200°C 최고 사용 온도
2590°C 용융점
ZrO₂ 90 · Y₂O₃ 10 이트리아 안정화 (YSZ)
3 타입 ZYFB-3 / ZYFB-6 / FBD
홈 › ZIRCAR › 지르코니아 보드 ZYFB-3 / ZYFB-6 / FBD
일반 정보
ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia)

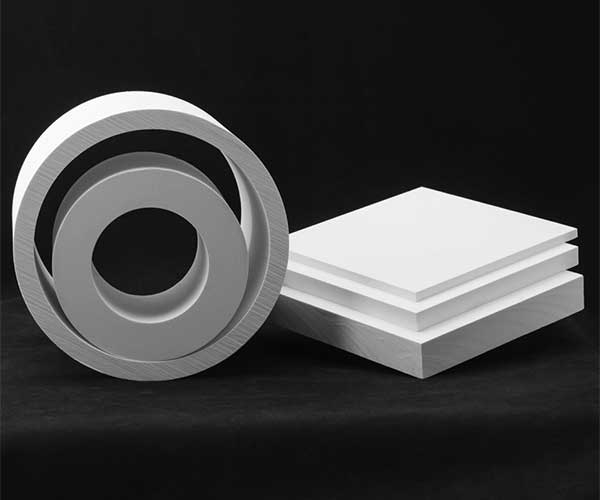

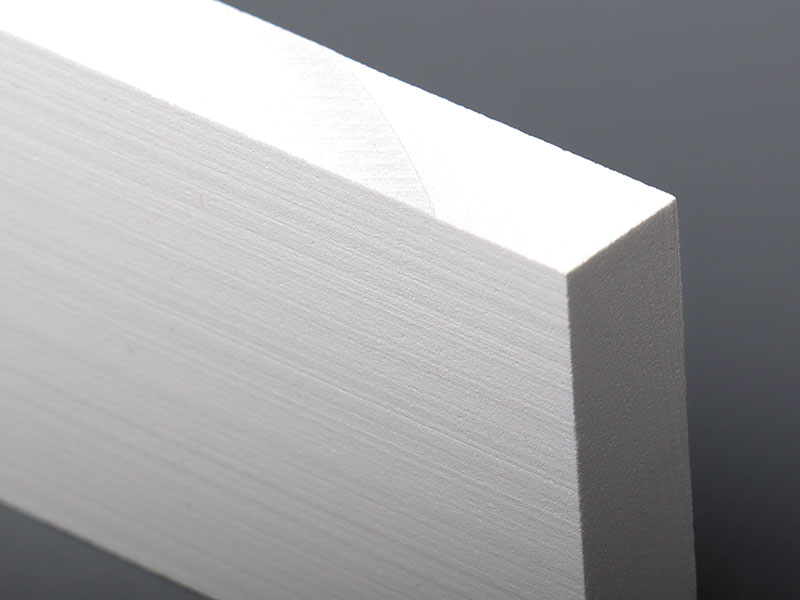

ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 1 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 2 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 3 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 4 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 5 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 6 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 7 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 8 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 9 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 10 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 11 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 12 ZYFB-3 / ZYFB-6 / FBD 지르코니아 보드 – 이트리아 안정화 지르코니아 단열재 (Zircar Zirconia) 사진 13
이미지를 클릭하면 크게 볼 수 있습니다

ZYFB-3, ZYFB-6, FBD는 Zircar Zirconia가 자체 생산하는 ZYBF 벌크 섬유로 만든 경질(rigid) 내화 구조체로, 열린 기공 구조를 가진 지르코니아 섬유 세라믹 단열 보드입니다. 거의 100% 이트리아로 상 안정화된 지르코니아(YSZ)이며, 열전도율이 매우 낮습니다. 정격 사용 온도는 최고 2000°C이고, 응용 조건에 따라 그보다 높은 2200°C까지 노출될 수 있습니다.

최고 순도의 원료를 사용합니다. 미량의 산화물만 극소량 들어 있고, 가열할 때 가스를 내는 유기물이 없습니다. 지르코니아 섬유가 이트리아로 안정화되어 있어, 순수 지르코니아에서 일어나는 파괴적인 상전이를 겪지 않습니다.

Zircar Zirconia의 지르코니아 제품은 산화지르코늄 섬유가 열린 기공과 닫힌 기공을 함께 가진다는 점에서 독특합니다. 이 기공 구조는 Zircar Zirconia만의 것입니다. 제조사는 극한 온도와 가혹한 환경에서 업계의 다른 ZrO₂ 섬유 세라믹보다 성능이 앞선다고 밝히고 있습니다.

지르코니아는 상용 내화물 가운데 열전도율이 가장 낮으며, 세계에서 가장 많이 연구된 세라믹 소재 중 하나입니다.

정격 연속 2000°C (FBD) 최고 2200°C 이트리아 안정화 지르코니아 (YSZ) 진공 중 아웃가싱 없음 유기물 없음 매우 낮은 열전도율 기계 가공 가능
주요 응용 분야
ZYFB-3
용융 석영(fused quartz) 가공 공정의 핫페이스 단열
ZYFB-3
제트 터빈 블레이드 제조용 방향성 응고로의 존 세퍼레이터
ZYFB-6
FTIR 분광기의 적외선(IR) 광원 단열
ZYFB-6 · FBD
원자로 노심 용융(meltdown) 실험의 단열
FBD
고온 풍동의 가스킷
FBD
레이저 가공 응용의 단열
FBD
태양열 열화학 반응기의 핫페이스 단열
FBD
결정 성장 장치의 도가니 단열
FBD
산업용 센서의 산소 / 탄소 보호 슬리브
ZYFB-3 · ZYFB-6 · FBD
연속식 및 배치식 고온 공정의 세터 · 픽스처용 가공 가능한 단열재
ZYFB-3 · ZYFB-6 · FBD
가볍고 열전도율이 낮은 고온용 ZrO₂ 섬유 세라믹 단열재가 필요한 모든 곳
물성 데이터 (Nominal)
타입별 물성
항목 ZYFB-3 ZYFB-6 FBD
부피 밀도, lb/ft³ (g/cm³)30 (0.48)60 (0.96)90 (1.4)
기공률, %928476
연속 사용 온도 (정격), °C (°F)1800 (3272)1800 (3272)2000 (3632)
최고 사용 온도 ①, °C (°F)2200 (3992)
용융점, °C (°F)2590 (4694)
비열, BTU/lb·°F0.18
굴곡강도, MPa (psi) — 섬유면에 수직0.60 (85)2.10 (300)8.27 (1200)
압축강도, MPa (psi) — 10% 압축, 섬유면에 수직0.29 (42)1.59 (230)5.52 (800)
진공 중 아웃가싱없음 (Nil)
열팽창계수, 상온 ~ 1425°C (2600°F)10.7 × 10⁻⁶ /°C (6 × 10⁻⁶ /°F)
연화 온도 ③ (딜라토미터, 10 psi 하중), °C (°F)1180 (2156)1240 (2264)1400 (2552)
선형 수축률, % (두께에 수직 방향)
1650°C (3002°F) × 1시간1.21.00.0
1650°C (3002°F) × 24시간2.81.70.9
열전도율 ④, W/m·K (BTU·in/hr·ft²·°F) — 두께 방향
400°C (752°F)0.08 (0.6)0.16 (1.2)0.24 (1.7)
800°C (1472°F)0.11 (0.8)0.19 (1.3)0.26 (1.9)
1100°C (2012°F)0.14 (1.0)0.22 (1.5)0.31 (2.1)
1400°C (2552°F)0.19 (1.3)0.25 (1.7)0.33 (2.3)
1650°C (3002°F)0.24 (1.7)0.27 (1.9)0.35 (2.5)
화학 조성 (Nominal)
산화물 함량 (wt%)
ZrO₂ ②90
Y₂O₃10

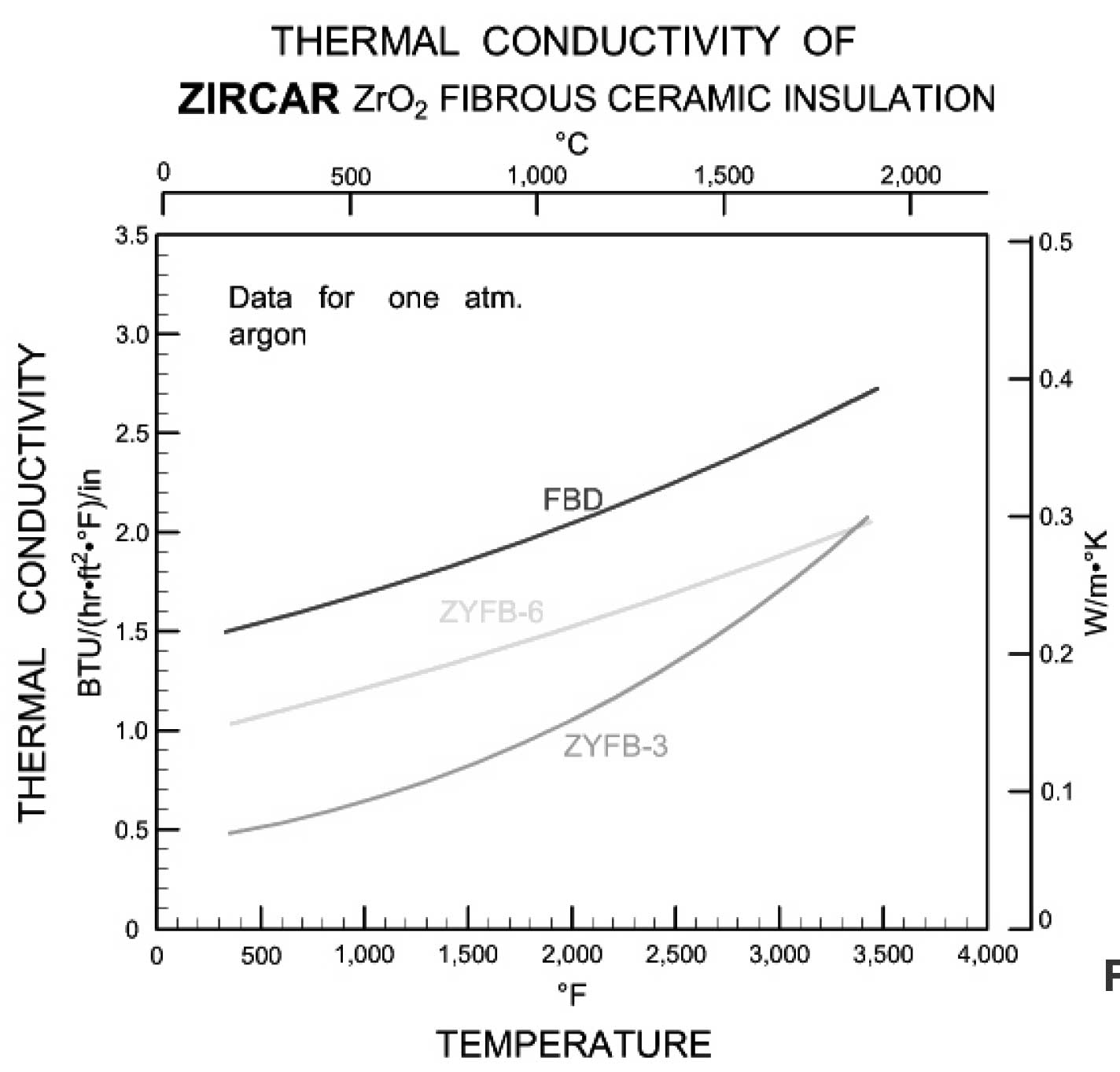

온도별 열전도율
Zircar Zirconia ZYFB-3 ZYFB-6 FBD 지르코니아 섬유 세라믹 단열재의 온도별 열전도율 그래프
1기압 아르곤 분위기에서 측정한 값입니다. 밀도가 낮을수록 열전도율이 낮습니다. 그래프를 누르면 크게 볼 수 있습니다.
① 사용 온도는 화학적 환경, 열응력·기계적 응력 등 변수에 따라 달라집니다.
② 지르코니아(ZrO₂)에는 하프니아(HfO₂) 1 ~ 2 wt%가 자연적으로 함께 들어 있으며, 성능에는 영향을 주지 않습니다.
③ 연화 온도 — 시편에 10 psi (약 0.07 MPa)의 하중을 건 채로 가열할 때, 열팽창을 멈추고 눌려서 줄어들기 시작하는 온도입니다. 녹는 온도(용융점)나 최고 사용 온도와는 다른 값으로, 최고 사용 온도는 하중이 거의 없는 단열재로 쓸 때의 기준입니다. 세터나 받침대처럼 무게를 받치는 용도에서는 이 연화 온도를 기준으로 검토해야 합니다.
④ 온도별 열전도율 수치는 Zircar Zirconia의 이전 데이터시트(2004년 1월판 Product Data Bulletin — ZYFB는 #A-AB, FBD는 #A-D)에 실린 값입니다. 현재 데이터시트에는 이 표가 없습니다.
타입별 제품 사진 · 섬유 구조 (Product Micrographs)
ZYFB-3
ZYFB-6
FBD
보드 실물
(정면)

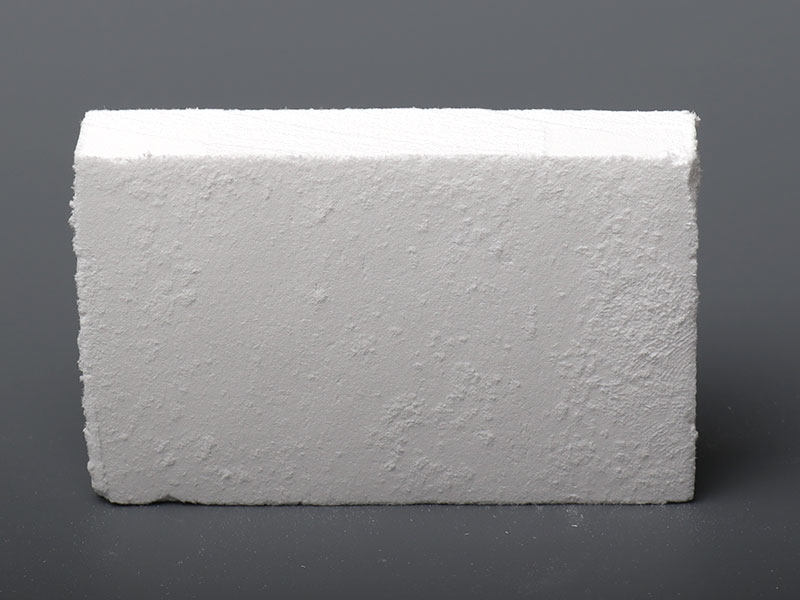

Zircar Zirconia ZYFB-3 지르코니아 보드 보드 실물(정면)

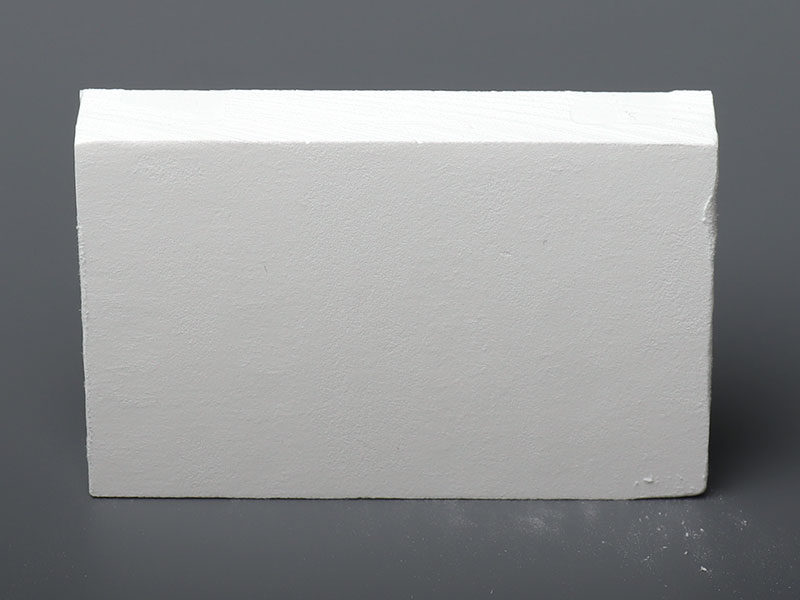

Zircar Zirconia ZYFB-6 지르코니아 보드 보드 실물(정면)

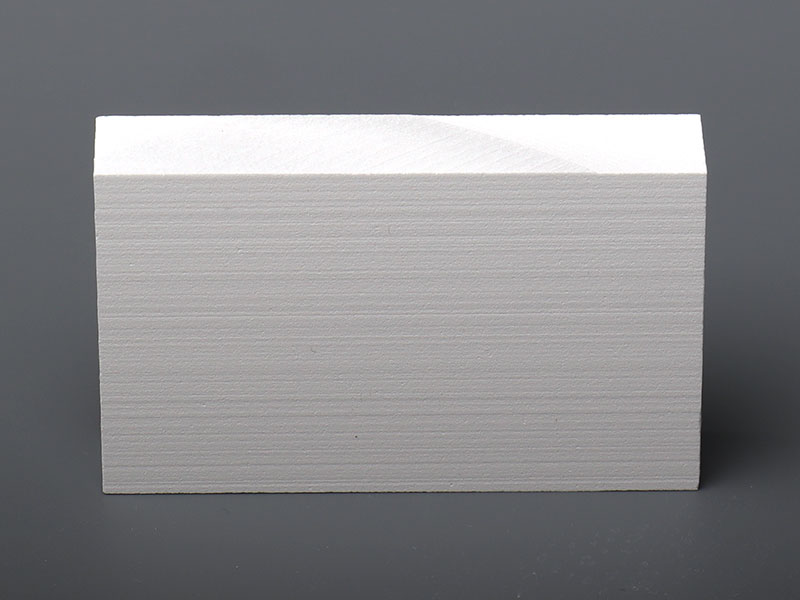

Zircar Zirconia FBD 지르코니아 보드 보드 실물(정면)
보드 실물
(모서리 쪽)

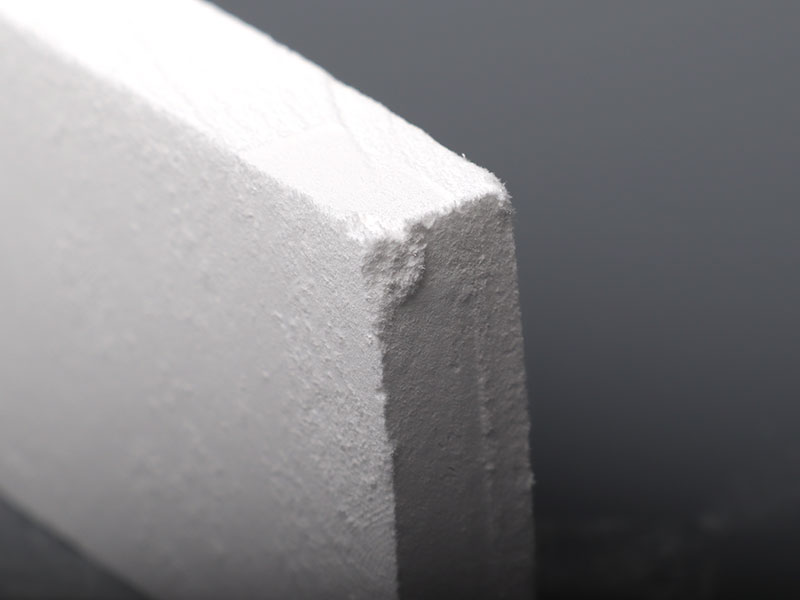

Zircar Zirconia ZYFB-3 지르코니아 보드 보드 실물(모서리 쪽)

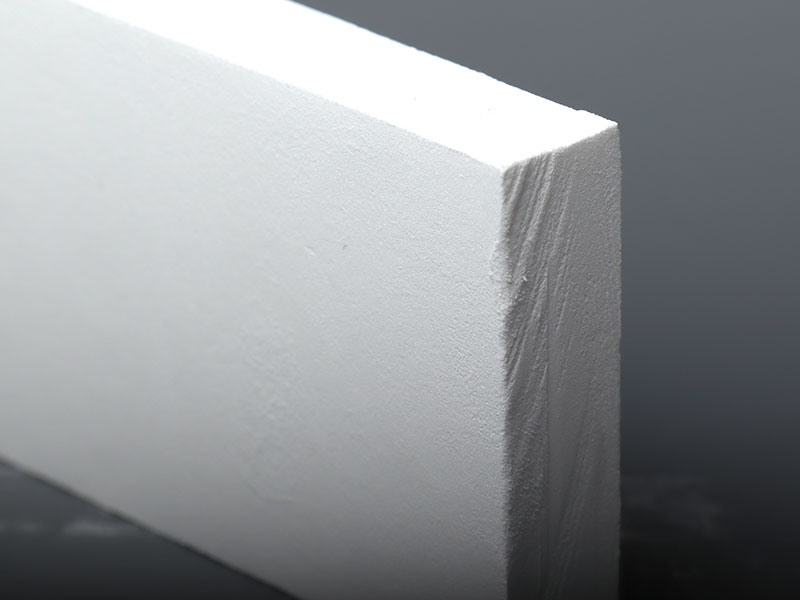

Zircar Zirconia ZYFB-6 지르코니아 보드 보드 실물(모서리 쪽)
Zircar Zirconia FBD 지르코니아 보드 보드 실물(모서리 쪽)
섬유 구조
(전자현미경
1,000배)

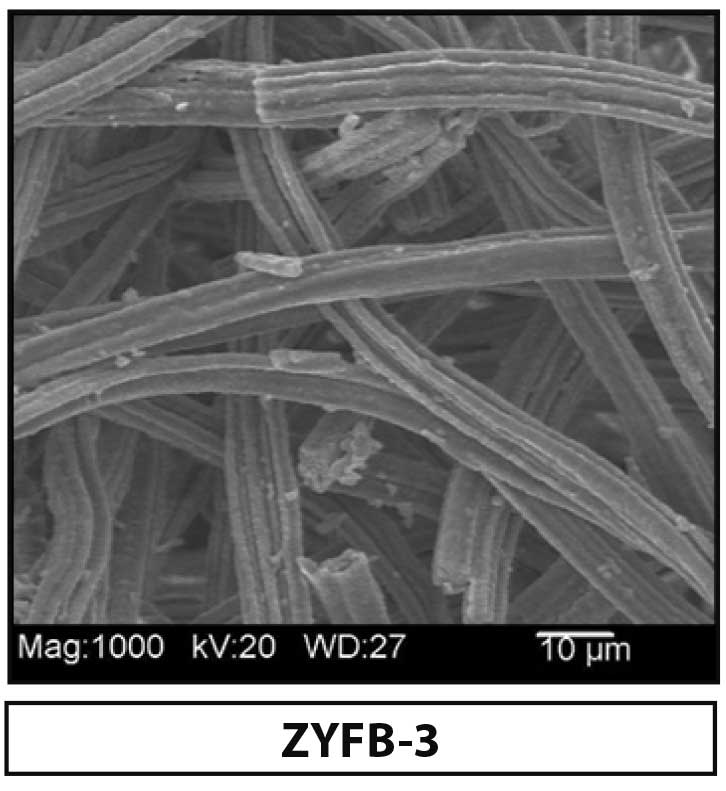

Zircar Zirconia ZYFB-3 지르코니아 보드 섬유 구조(전자현미경1,000배)

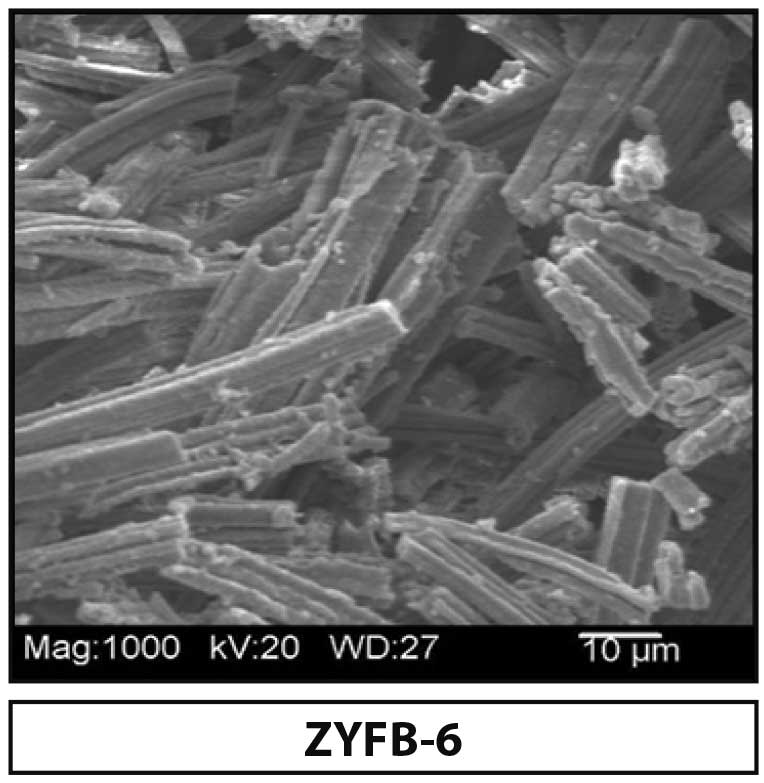

Zircar Zirconia ZYFB-6 지르코니아 보드 섬유 구조(전자현미경1,000배)

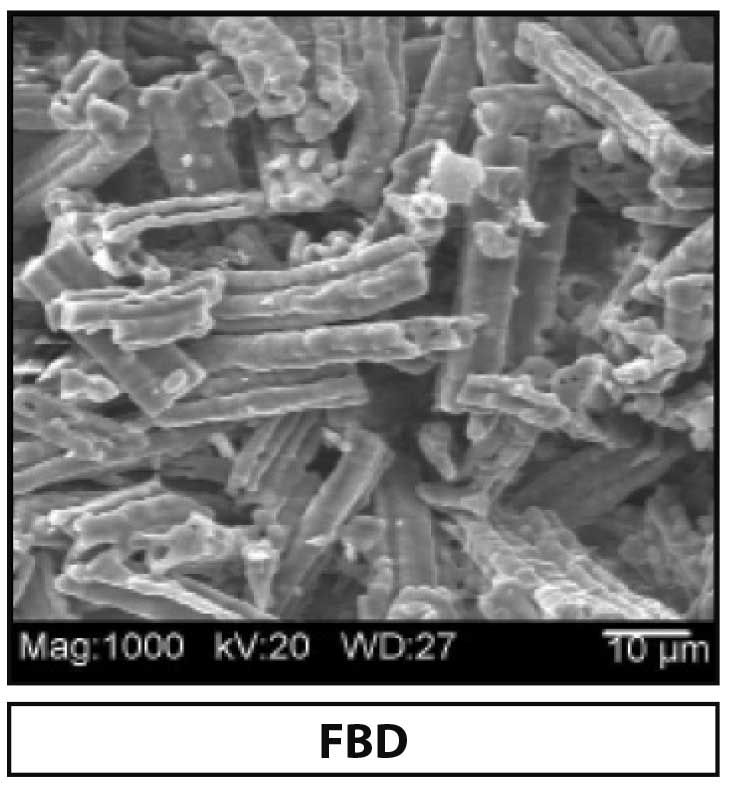

Zircar Zirconia FBD 지르코니아 보드 섬유 구조(전자현미경1,000배)
전자현미경 사진 조건 — 배율 1,000배, 20 kV, WD 27, 눈금 10 µm. 사진을 누르면 크게 볼 수 있습니다.
표준 규격 및 품번 (Zirconia Boards)

가격 및 납기는 별도 문의 바랍니다. 표준 규격 외에 맞춤 가공품도 견적 가능합니다. 규격은 폭 × 길이 × 두께입니다.

규격 (인치) 규격 (mm 환산) ZYFB-3 ZYFB-6 FBD
12.00″ × 12.00″ × 0.50″305 × 305 × 12.7 mmAA009AB009AD035
12.00″ × 12.00″ × 1.00″305 × 305 × 25.4 mmAA011AB011AD037
9.00″ × 18.00″ × 0.50″229 × 457 × 12.7 mmAA041AB034AD071
9.00″ × 18.00″ × 1.00″229 × 457 × 25.4 mmAA030AB032AD073
