Form AL - 파형 돌기 안쪽 곡면형
Form AL - 소형 볼 베어링 전용 경량 타입 (AN 시리즈의 경량 버전)

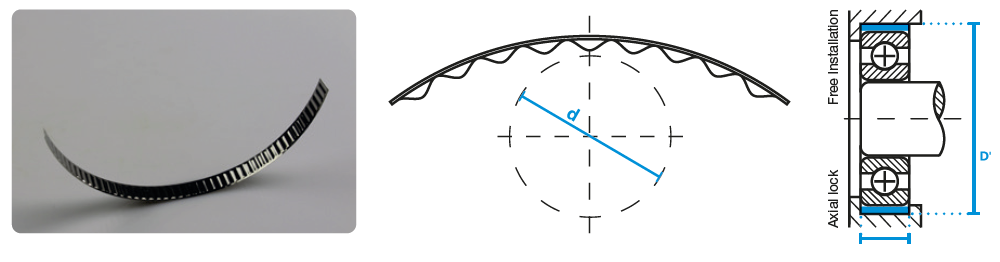

AL형은 AN 시리즈의 경량 버전으로 곡면(curved) 구조입니다. 베어링 클리어런스를 감소시키지 않으면서 소형 롤러 베어링 외륜 장착에 특화되어 있습니다. 샤프트 직경 기준 시스템 적용. 홈(Groove) 가공이 필요합니다.
치수 기호:
d = 공칭 직경(mm) | b = 링 폭(mm) |
Rolling bearing Diameter = 대응 베어링 번호 및 외경 |
D' = 보어(Drilling) 직경(mm) | b1 = 홈 폭(mm) | P = 허용 횡 하중(N)
※ AL타입은 항상 자유 장착(Free Installation) + 축방향 고정(Axial Lock) 방식으로 사용합니다.
| 품번 (Item No.) |
d (mm) |
b (mm) |
대응 베어링
(Rolling Bearing) |
보어 직경
D' (mm) |
홈 폭
b1 (mm) |
허용 횡하중
P (N) |
재고 (ea) |
| AL13-505 |
13 |
5 |
13(624) |
13.60...13.65 |
5 |
125 |
0 |
| AL16-505 |
16 |
5 |
16(625) |
13.60...13.65 |
5 |
150 |
0 |
| AL19-506 |
19 |
6 |
19(626) |
19.60...19.65 |
6 |
220 |
0 |
| AL22-507 |
22 |
7 |
22(608) |
22.60...22.65 |
7 |
300 |
0 |
| AL24-507 |
24 |
7 |
24(609) |
24.60...24.65 |
7 |
330 |
0 |
| AL26-508 |
26 |
8 |
26(629) |
26.60...26.65 |
8 |
400 |
0 |
| AL28-508 |
28 |
8 |
28(6001) |
28.60...28.65 |
8 |
440 |
0 |
| AL30-509 |
30 |
9 |
30(6200) |
30.60...30.65 |
9 |
520 |
0 |
| AL32-508 |
32 |
8 |
32(16002) |
32.60...32.65 |
8 |
500 |
0 |
| AL32-509 |
32 |
9 |
32(6002) |
32.60...32.65 |
9 |
560 |
0 |
| AL32-510 |
32 |
10 |
32(6201) |
32.60...32.65 |
10 |
620 |
0 |
| AL35-510 |
35 |
10 |
35(6003) |
35.60...35.65 |
10 |
750 |
0 |
| AL35-515 |
35 |
15 |
35(6202) |
35.60...35.65 |
15 |
1,050 |
0 |
| AL52-515 |
52 |
15 |
52(6205) |
52.60...52.65 |
15 |
1,600 |
0 |
롤러 베어링 장착 대응 규격표 (BN + AN 조합)
열 설명:
베어링 타입 (내경×외경×폭) |
내륜용 BN형 품번 + Wave 치수(d') + 홈 폭(b) |
외륜용 AN형 품번 + 보어 치수(D') + 홈 폭(b')
베어링 타입
(호칭 치수) |
내륜용 - Form BN |
외륜용 - Form AN |
| BN 품번 |
d' (mm) |
홈폭 b (mm) |
재고 |
AN 품번 |
D' (mm) |
홈폭 b' (mm) |
재고 |
| 6000 (10×26×8) | BN10-505 | 8.51~8.57 | 5 | 0 | AN26-508 | 27.89~27.98 | 8 | 0 |
| 6200 (10×30×9) | BN10-505 | 8.51~8.57 | 5 | 0 | AN30-508 | 31.89~31.98 | 8 | 162 |
| 6300 (10×35×11) | BN10-505 | 8.51~8.57 | 5 | 0 | AN35-510 | 36.89~36.98 | 10 | 413 |
| 6001 (12×28×8) | BN12-506 | 10.52~10.59 | 6 | 0 | AN28-508 | 29.89~29.98 | 8 | 0 |
| 6201 (12×32×10) | BN12-506 | 10.52~10.59 | 6 | 0 | AN32-510 | 33.89~33.98 | 10 | 403 |
| 6002 (15×32×8) | BN15-506 | 13.52~13.59 | 6 | 15 | AN32-508 | 33.89~33.98 | 8 | 0 |
| 6202 (15×35×11) | BN15-506 | 13.52~13.59 | 6 | 15 | AN35-510 | 36.89~36.98 | 10 | 413 |
| 6302 (15×42×13) | BN15-506 | 13.52~13.59 | 6 | 15 | AN42-512 | 43.89~43.98 | 12 | 0 |
| 6003 (17×35×10) | BN17-506 | 15.52~15.59 | 6 | 0 | AN35-510 | 36.89~36.98 | 10 | 413 |
| 6203 (17×40×12) | BN17-506 | 15.52~15.59 | 6 | 0 | AN40-512 | 41.89~41.98 | 12 | 0 |
| 6303 (17×47×14) | BN17-508 | 15.52~15.59 | 8 | 0 | AN47-514 | 48.89~48.98 | 14 | 198 |
| 6004 (20×42×12) | BN20-506 | 18.02~18.11 | 6 | 0 | AN42-512 | 43.89~43.98 | 12 | 0 |
| 6204 (20×47×14) | BN20-508 | 18.02~18.11 | 8 | 0 | AN47-514 | 48.89~48.98 | 14 | 198 |
| 6304 (20×52×15) | BN20-508 | 18.02~18.11 | 8 | 0 | AN52-515 | 54.35~54.47 | 15 | 30 |
| 6005 (25×47×12) | BN25-508 | 23.02~23.11 | 8 | 410 | AN47-508 | 48.89~48.98 | 8 | 0 |
| 6205 (25×52×15) | BN25-510 | 23.02~23.11 | 10 | 0 | AN52-515 | 54.35~54.47 | 15 | 30 |
| 6305 (25×62×17) | BN25-512 | 23.02~23.11 | 12 | 93 | AN62-515 | 64.35~64.47 | 15 | 80 |
| 6006 (30×55×13) | BN30-508 | 28.02~28.11 | 8 | 0 | AN55-512 | 57.35~57.47 | 12 | 0 |
| 6206 (30×62×16) | BN30-510 | 28.02~28.11 | 10 | 205 | AN62-515 | 64.35~64.47 | 15 | 80 |
| 6306 (30×72×19) | BN30-512 | 28.02~28.11 | 12 | 0 | AN72-519 | 74.35~74.47 | 19 | 0 |
| 6007 (35×62×14) | BN35-508 | 33.03~33.13 | 8 | 0 | AN62-510 | 64.35~64.47 | 10 | 0 |
| 6207 (35×72×17) | BN35-510 | 33.03~33.14 | 10 | 0 | AN72-517 | 74.35~74.47 | 17 | 0 |
| 6307 (35×80×21) | BN35-512 | 33.03~33.15 | 12 | 100 | AN80-521 | 82.35~82.47 | 21 | 0 |
| 6008 (40×68×15) | BN40-508 | 38.01~38.13 | 8 | 0 | AN68-515 | 70.35~70.47 | 15 | 0 |
| 6208 (40×80×18) | BN40-510 | 38.01~38.13 | 10 | 0 | AN80-518 | 82.35~82.47 | 18 | 0 |
| 6308 (40×90×23) | BN40-515 | 38.01~38.13 | 15 | 0 | AN90-523 | 92.82~92.96 | 23 | 0 |
| 6009 (45×75×16) | BN45-510 | 43.03~43.13 | 10 | 0 | AN75-516 | 77.35~77.47 | 16 | 101 |
| 6209 (45×85×19) | BN45-510 | 43.03~43.13 | 10 | 0 | AN85-519 | 87.82~87.96 | 19 | 0 |
| 6309 (45×100×25) | BN45-515 | 43.03~43.13 | 15 | 0 | A100-525 | 102.82~102.96 | 25 | 주문제작 |
| 6010 (50×80×16) | BN50-512 | 48.03~48.13 | 12 | 0 | AN80-516 | 82.35~82.47 | 16 | 0 |
| 6210 (50×90×20) | BN50-512 | 48.03~48.13 | 12 | 0 | AN90-520 | 92.82~92.96 | 20 | 0 |
| 6310 (50×110×27) | BN50-516 | 48.03~48.13 | 16 | 0 | A110-527 | 112.82~112.96 | 27 | 0 |
