포팅 재료 Durapot Potting & Encapsulating Compounds부품을 묻어서 통째로 보호하는 재료입니다.
에폭시와 세라믹, 어느 쪽을 고르나요?
기준은 사용 온도입니다. 345℃ 이하면 에폭시 포팅이 작업이 쉽고 유연성·접착력이 좋습니다. 그보다 높은 온도, 특히 히터·점화장치·열전대처럼 수백 도가 넘는 곳이면 세라믹 포팅을 쓰셔야 합니다. 세라믹 포팅은 상온에서 하룻밤 두면 굳기 때문에 가열로가 없어도 작업할 수 있습니다. 에폭시 포팅 재료Durapot Epoxy Encapsulants232℃부터 345℃까지 사용하는 전자부품 봉지용 에폭시입니다. 상온 또는 가열로 경화합니다.
세라믹 포팅 재료Durapot Ceramic Potting Compounds상온에서 굳어 1200℃부터 1845℃까지 견디는 세라믹입니다. 히터·점화장치 등 고온부에 사용합니다.
포팅 작업 방법1
포팅할 부품과 용기의 기름기와 수분을 제거합니다. 표면에 남은 이형제나 유분은 절연 성능과 밀착을 떨어뜨립니다. 2
표시된 중량 혼합비대로 레진과 경화제를 계량합니다. 부피가 아니라 무게 기준입니다.
용기 옆면과 바닥을 긁어가며 천천히 섞습니다. 3
부품 사이 틈으로 흘러 들어가도록 가늘게 한 줄기로 부어 넣습니다.
코일처럼 촘촘히 감긴 부품에는 점도가 낮은 861이나 868이 잘 스며듭니다. 4
기포가 보이면 가볍게 진동을 주거나 잠시 두어 빠지게 합니다.
공극이 남으면 절연이 약해지고 열이 갇힙니다. 5
에폭시 포팅은 제품에 따라 상온 16~24시간, 또는 120℃·176℃에서 단시간 경화합니다.
861·864·865·866은 상온에서 굳지만, 굳은 뒤 121℃에서 후경화하면 내습성이 좋아집니다. 6
세라믹 포팅은 전 제품 상온 24시간이면 굳습니다. 70℃ 정도의 더운 바람을 쐬면 빨라집니다.
801·809·814·821은 121℃에서 추가로 양생하면 습기 저항성이 좋아집니다. 고르실 때 참고
촘촘한 코일 사이로 스며들어야 한다면 — 점도가 가장 낮은 861(3,600cps) 또는 868(800cps)

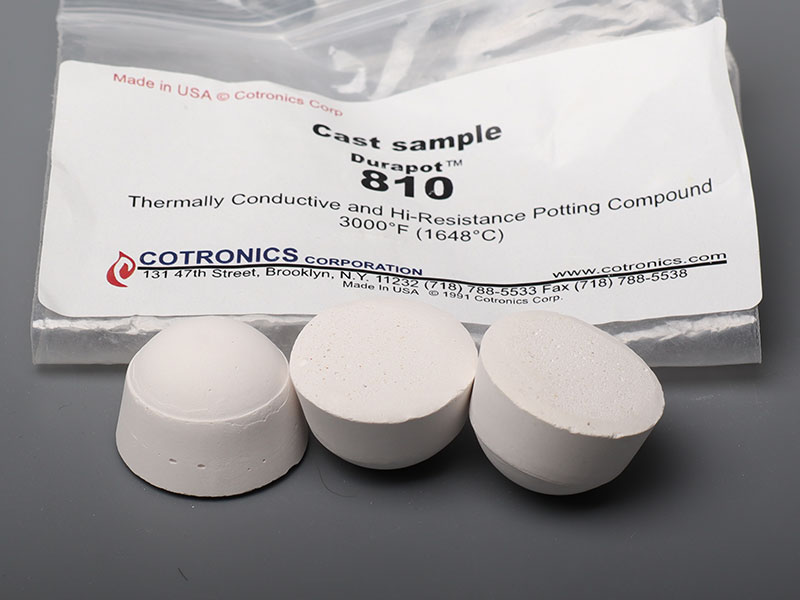

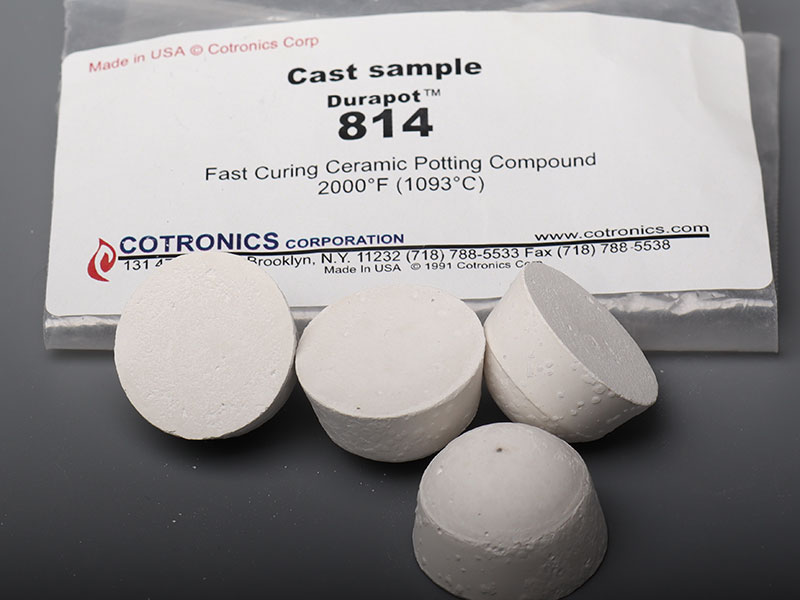

열을 빼내야 한다면 — 에폭시는 865, 세라믹은 810이 열전도율이 가장 높습니다 열을 막아야 한다면 — 단열용 866 진동·열충격이 심하다면 — 유연한 864 또는 868 치수 변화가 곤란하다면 — 열팽창이 가장 낮은 821(0.3) 전기 절연이 최우선이라면 — 865(700 volts/mil) 또는 세라믹 801(350 volts/mil, 1015 ohm-cm) 대량 생산 라인이라면 — 급속 양생 814(80~110℃에서 5분) 작업 시 주의사항
견적요청 / 기술문의
포팅할 부품, 사용 온도, 필요 수량을 알려주시면 적합한 제품을 추천해 드립니다. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
