Zircar Zirconia, Inc. — 한국 공식 대리점 세라폭시(산울)

ZYF 지르코니아 펠트

2000°C 이트리아 안정화 지르코니아 펠트 (Yttria Stabilized Zirconia Felt) — ZYF-50 / ZYF-100 / ZYF-150
2000°C 최고 사용 온도 (대기 중)
2593°C 용융점
기공률 96% 밀도 0.24 g/cm³ (15 lb/ft³)
ZrO₂ 89+ · Y₂O₃ 10 이트리아 안정화
3 두께 50 / 100 / 150 mil · 롤 공급
홈 › ZIRCAR › ZYF 지르코니아 펠트
일반 정보
ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia)

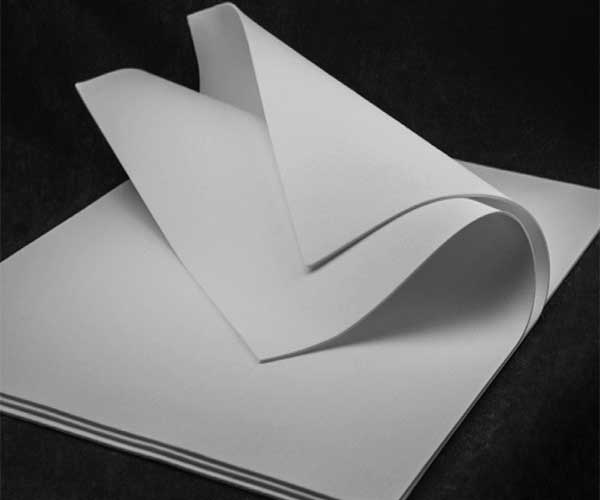

ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia) 사진 1 ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia) 사진 2 ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia) 사진 3 ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia) 사진 4 ZYF 지르코니아 펠트 – 2000℃ 이트리아 안정화 지르코니아 펠트 (Zircar Zirconia) 사진 5
이미지를 클릭하면 크게 볼 수 있습니다

펠트 Type ZYF는 이트리아 안정화 지르코니아 섬유로 만든 다목적 고온 단열재입니다. 고온 응용에서 세퍼레이터, 감싸는 재료(래퍼), 픽스처, 가스킷, 쿠션, 필로우, 패드, 차단막, 덮개, 적층재, 충전재로 쓸 수 있습니다. 대표적인 용도는 초크랄스키(Czochralski)법 결정 성장의 이리듐 · 백금 도가니 단열, 귀금속 응축물 회수, 유리 섬유 제조입니다.

최고 순도의 원료를 사용하므로 미량의 산화물만 극소량 들어 있고, 가열할 때 가스를 내는 유기물이 없습니다. 지르코니아 섬유가 이트리아로 안정화되어 있어, 순수 지르코니아에서 일어나는 파괴적인 상전이를 겪지 않습니다. 알칼리 증기, 염, 뜨거운 강용액과 반응하지 않고 대부분의 용융 금속에 젖지 않습니다. 흡착 표면적과 증기압이 낮아 고진공에서도 쓸 수 있습니다.

지르코니아는 상용 내화물 가운데 열전도율이 가장 낮습니다. 여기에 톱니 모양 섬유가 기계적으로 서로 맞물린 구조가 더해져 ZYF는 초고성능 단열재가 되며, 제조사는 대기 중 2000°C에서 쓸 수 있는 유일한 선택이라고 밝히고 있습니다.

두께는 50 mil, 100 mil, 150 mil 세 가지이며(1 mil = 0.001″), ZYF-100은 롤 형태로도 공급됩니다.

나트륨에 민감한 유리 공정용으로는 나트륨 함량을 낮춘 ZYF-100A가 있습니다.

대기 중 2000°C 이트리아 안정화 (상전이 없음) 유기물 없음 고진공 사용 가능 용융 금속에 젖지 않음 감아서 사용 가능 가스킷 가공 가능
주요 응용 분야
다목적 (All-Purpose)
세퍼레이터, 래퍼, 픽스처, 가스킷, 쿠션, 필로우, 패드, 차단막, 덮개, 적층재, 충전재
고온 세터
진공 및 수소 분위기의 분말 금속 소결, 석영 유리 용융 및 열간 가공, 세라믹 소결
열 보호 차단막
우주 캡슐 재진입용 열 차폐 모듈의 설계에 적용된 바 있습니다.
고온 단열
진공로와 열간 정수압 프레스(HIP)에서 내화 금속 열 차폐판 사이에 넣어 단열 성능을 높입니다.
결정 성장
초크랄스키법 산화물 결정 성장에서 단열재이자 완충 차단막으로, 그리고 이리듐 회수의 받침으로 쓰입니다. 이 방법에서는 용융물을 담는 데 이리듐 도가니를 흔히 쓰는데, 백금족 귀금속인 이리듐은 고온에서 기화합니다. 이리듐 도가니를 ZYF로 한 겹 감싸면 약한 도가니와 백업 단열재 사이에 물리적 차단막이 생깁니다. ZYF를 가로지르는 가파른 온도 구배 때문에 이리듐이 펠트 안에 응축되며, 이를 쉽게 분리해 회수할 수 있습니다.
물성 데이터 (Nominal)
기본 물성
항목 ZYF
부피 기공률, %96
부피 밀도, lb/ft³ (g/cm³)15 (0.24)
용융점, °C (°F)2593 (4700)
최고 사용 온도 ①, °C (°F)2000 (3632)
증기압, 2500°F (1371°C), Torr8 × 10⁻¹²
선형 수축률, % — 1650°C × 1시간 등온 유지5
비열, BTU/lb·°F
200°F (93°C)0.13
4300°F (2371°C)0.18
두께
타입 두께
ZYF-5050 mil (0.050″, 1.27 mm)
ZYF-100100 mil (0.100″, 2.54 mm)
ZYF-150150 mil (0.150″, 3.81 mm)
화학 조성 (Nominal)
산화물 함량 (wt%)
ZrO₂ ②89+
Y₂O₃10
Al₂O₃<0.01
SiO₂<0.02
분위기별 열전도율
Zircar Zirconia ZYF 지르코니아 펠트의 분위기별(대기·아르곤·진공) 온도에 따른 열전도율 그래프
대기(AIR), 아르곤(ARGON), 진공(VACUUM)에서의 평균 온도별 열전도율입니다. 세로축은 BTU/hr·ft²·°F/in (괄호 안 W/m·K), 가로축은 °F (괄호 안 °C)입니다. 그래프를 누르면 크게 볼 수 있습니다.
① 사용 온도는 화학적 환경, 열응력·기계적 응력 등 변수에 따라 달라집니다.
② 지르코니아에는 하프니아(HfO₂) 1 ~ 2 wt%가 자연적으로 함께 들어 있으며, 성능에는 영향을 주지 않습니다.
제품 사진

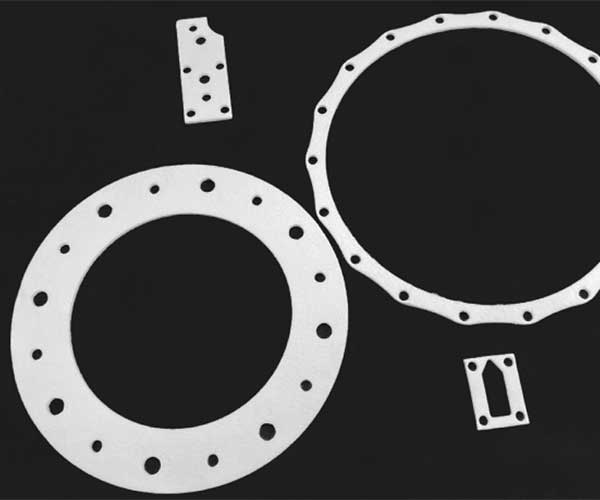

Zircar Zirconia 가스킷 도면대로 가공한 ZYF 펠트
가스킷 도면대로 가공한 ZYF 펠트
Zircar Zirconia 롤 형태의 ZYF-100
롤 형태의 ZYF-100

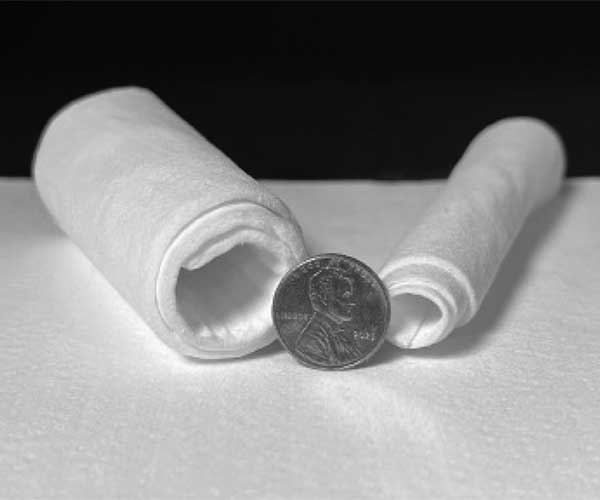

Zircar Zirconia ZYF-100과 ZYF-50의 감김성 (크기 비교용 1센트 동전)
ZYF-100과 ZYF-50의 감김성 (크기 비교용 1센트 동전)
표준 규격 및 품번 (Type ZYF)

가격 및 납기는 별도 문의 바랍니다. 가스킷 등 도면에 따른 가공도 문의 가능합니다.

규격 (인치) 규격 (환산) ZYF-50 ZYF-100 ZYF-150
12″ × 18″305 × 457 mmCA017CB058CBA01
18″ × 24″457 × 610 mmCA001CB001CBA03
18″ × 27″457 × 686 mm—CB047—
24″ × 24″610 × 610 mm——CBA04
18″ × 120″ (10 ft 롤)457 mm × 3.05 m—CB077—
— 표시는 해당 두께의 표준 규격이 없는 칸입니다.
