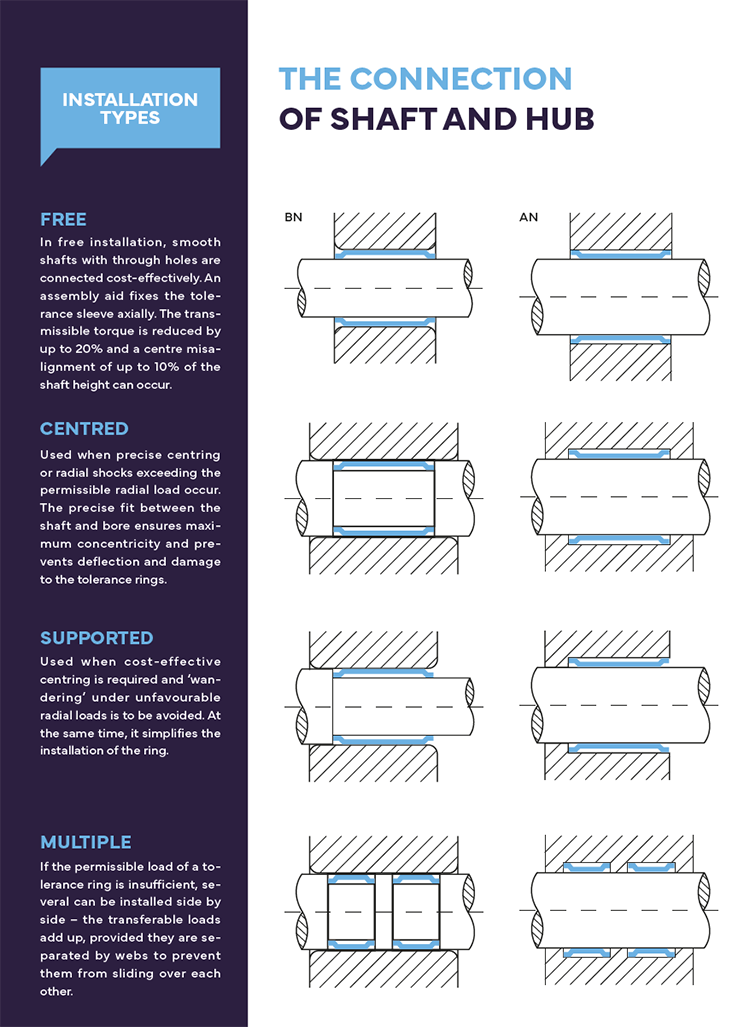

톨러런스링이란 선택방법 체결및장착 체결력/토크계산 Form BN Form AN Form AL 베어링용 1. 톨러런스 링 (Tolerance Ring) 이란? Dr. TRETTER Tolerance Ring - 원리 / 장점 / 적용분야 톨러런스 링(톨러런스 슬리브)은 샤프트와 허브(보어) 사이에 삽입되는 금속제 탄성 코일 링입니다. 스테인레스 스틸로 만든 트러프형 파형(Wave) 표면이 탄성적으로 변형되면서, 보어에 삽입되어 링의 파형 부분이 탄성적으로 압축되면서 치수 오차를 흡수하고 샤프트·허브 사이에 강력하고 정밀한 마찰력 기반 압입(Force-fit) 체결을 실현합니다. 기본 원리: 샤프트-허브 연결부 틈새에 톨러런스 링을 삽입하면, 링의 파형 부분이 탄성적으로 눌려 강한 마찰력이 발생하여 별도의 키나 접착제 없이 동력 전달 체결이 가능합니다. 키(Key)나 핀 없이도 토크 및 축방향력을 전달합니다. 톨러런스 링의 주요 장점 치수오차 흡수어느 정도 치수가 큰 공차에도 확실한 동력 체결 가능
과부하 보호토크 초과 시 슬립하여 기계를 보호 (설계 클러치 기능)
열팽창 흡수이종 재질 조합에서 오는 이종재질 열팽창 차이를 자동 흡수
비용 절감키 체결 대비 최대 40% 절감. 키홈·원통연삭·스냅링 불필요
진동 및 충격 분산체결 시 탄성 구조로 충격력을 분산하여 부품 수명 연장
베어링 장착 지원베어링 내·외륜, 편심, 중심 이동 자동 보상

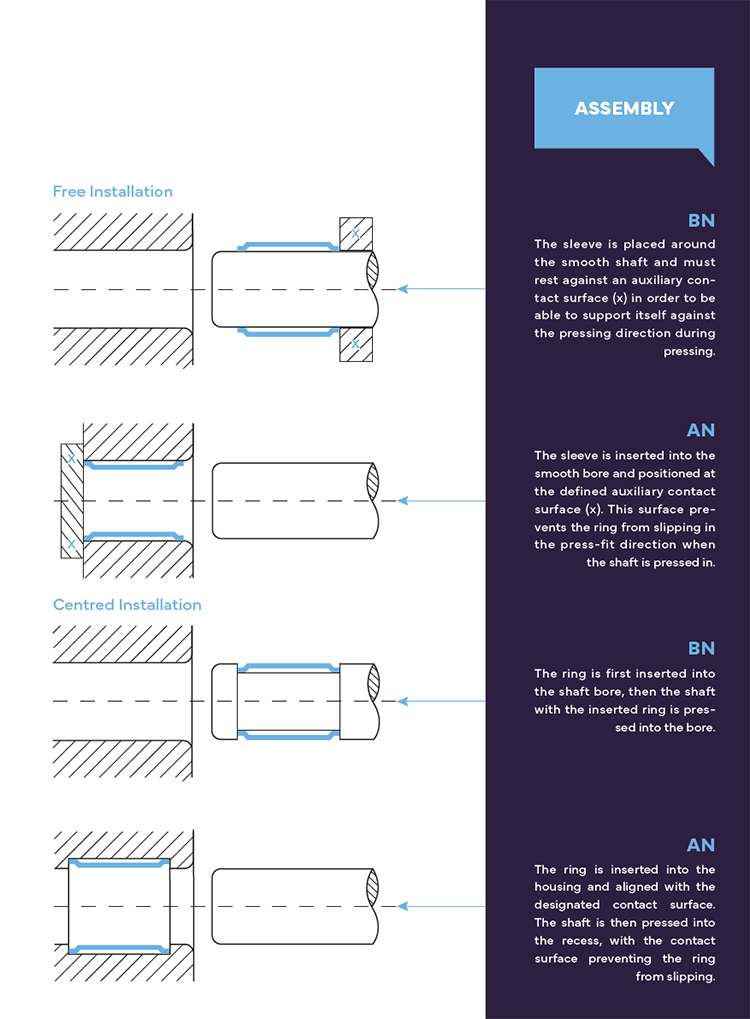

간편 설치/교환공화 시간 없이 간단 설치. 재사용 가능
스테인레스 내열성SUS301 스테인레스강(1.4310) 표준 250°C 대응, 300°C 타입도 선택 가능
주요 적용 산업 베어링 내·외륜 고정 전동기·서보모터 스테이터 컨베이어 롤러 풀리·스프라켓·기어 감속기·기어박스 로터리 엔코더 컨베이어 시스템 방위산업·항공우주 공작기계 의료기기·정밀장비 비교 사례 : 톨러런스 링 vs 키 체결 (실례) 적용 조건: Ø8mm 샤프트(200mm)에 타이밍 벨트 풀리 3개 조립
  |
|||||||||||||
| |||||||||||||
