ZrO₂ 90 · Y₂O₃ 10
이트리아 안정화
25 ~ 60 m²/g
BET 비표면적
약 900°C
소결 시작 온도
1450°C
이론 밀도에 가까운 치밀화
1 lb · 1 kg · 35 kg
공급 단위
일반 정보
지르코니아 분말 ZYP는 여과재, 열차폐 코팅(TBC), 연마 보조재로 쓰이는 초미세 분말입니다. 미국 뉴욕주 플로리다 공장에서 원조 ZIRCAR 공정으로 만드는 ZYBF 벌크 섬유를 원료로 제조합니다.
거의 100% 이트리아로 상 안정화된 지르코니아로 이루어진, 곱고 반응성이 높은 분말입니다. ZYP 분말 입자의 소결은 약 900°C에서 시작되며, ZYP를 쓰면 1450°C의 낮은 온도에서도 이론 밀도에 가까운 지르코니아 세라믹 소결체를 얻을 수 있습니다.
표준 제품은 비표면적이 다른 두 가지입니다. ZYP-30은 BET 비표면적 25 ~ 35 m²/g, ZYP-55는 50 ~ 60 m²/g입니다.
이트리아 함량과 비표면적을 지정한 다른 분말(예: ZYP-40)도 공급할 수 있습니다. 필요한 조성이나 입도를 알려 주시면 확인해 드립니다.
이트리아 안정화 지르코니아
초미세 · 고반응성
약 900°C에서 소결 시작
1450°C에서 치밀화
여과재
열차폐 코팅
연마 보조재
타입별 입자 형태
- ZYP-30
- 1 µm 미만의 입자가 뭉친, 약 1 µm 크기의 불규칙한 응집체로 공급됩니다. BET 비표면적 25 ~ 35 m²/g.
- ZYP-55
- 1 µm 미만의 입자가 뭉친, 수염(whisker) 모양의 응집체입니다. BET 비표면적 50 ~ 60 m²/g.
입자 사진 (전자현미경)

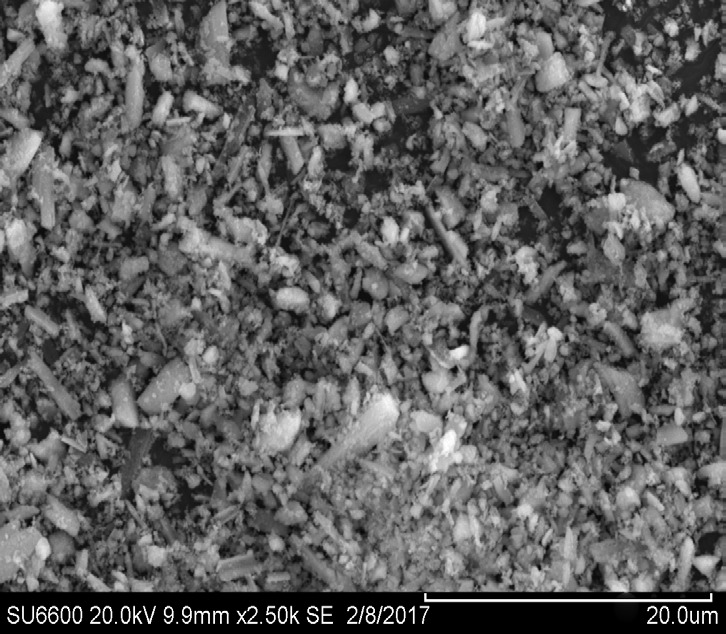

ZYP-30 — 약 1 µm 크기의 불규칙한 응집체 (전자현미경 2,500배)

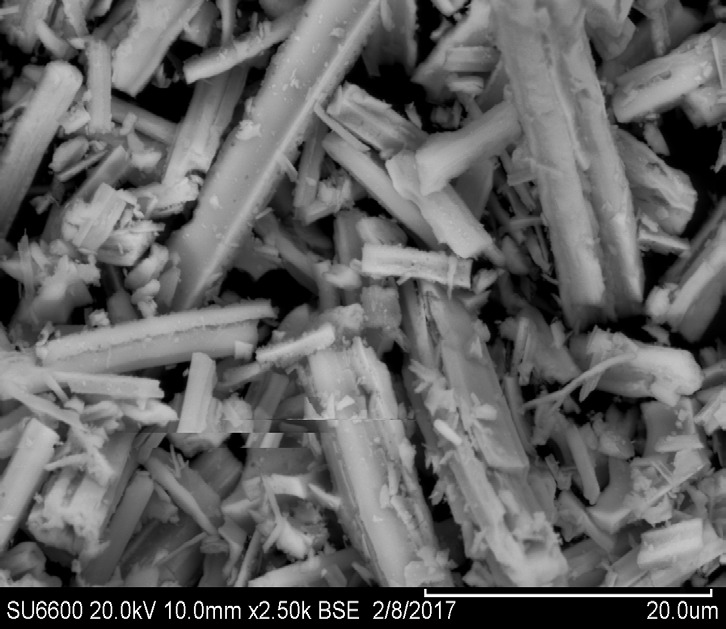

ZYP-55 — 수염 모양의 응집체 (전자현미경 2,500배)
물성 데이터
타입별 물성
| 항목 |
ZYP-30 |
ZYP-55 |
| 강열감량, wt% | 1.8 | 3.1 |
| BET 비표면적, m²/g | 25 ~ 35 | 50 ~ 60 |
화학 조성 (두 타입 공통)
| 산화물 |
함량 (wt%) |
| ZrO₂ * | 90 |
| Y₂O₃ | 10 |
| 미량 불순물 | <1 |
* 지르코니아에는 하프니아(HfO₂) 1 ~ 2 wt%가 자연적으로 함께 들어 있으며, 성능에는 영향을 주지 않습니다.
표준 규격 및 품번 (Type ZYP)
| 타입 |
1 lb (약 454 g) |
1 kg |
35 kg |
| ZYP-30 | BH008 | BH005 | BH014 |
| ZYP-55 | BH001 | BH006 | BH015 |
