분말 함침 ZYF 지르코니아 펠트 – ZYF-A2.13 / ZYF-S.75G / ZYF-Z1.5G (Zircar Zirconia)

분말 함침 ZYF 지르코니아 펠트 – ZYF-A2.13 / ZYF-S.75G / ZYF-Z1.5G (Zircar Zirconia) 사진 1

분말 함침 ZYF 지르코니아 펠트 – ZYF-A2.13 / ZYF-S.75G / ZYF-Z1.5G (Zircar Zirconia) 사진 2

이미지를 클릭하면 크게 볼 수 있습니다

분말 함침 ZYF(Powder Loaded ZYF)는 지르코니아 펠트 ZYF의 열린 기공을 무기 분말로 채워 성질을 바꾼 제품입니다. 채우는 분말의 종류와 양에 따라 강도, 강성, 최고 사용 온도, 밀도가 달라집니다.

바탕이 되는 ZYF는 미국 뉴욕주 플로리다 공장에서 원조 ZIRCAR 공정으로 만드는 세라믹 직물입니다. 직경 4 ~ 6 µm의 섬유로 이루어진 유연하고 가벼운 다공성 니들 펠트이며, 거의 100% 이트리아로 상 안정화된 지르코니아입니다. 섬유는 기계적으로 서로 맞물려 있고 1350°C까지 유연성을 유지합니다.

고순도 충전재는 용도에 맞게 바꿀 수 있으며, 처리하지 않은 ZYF보다 더 단단하고 치밀한 구조가 됩니다. 표준 제품은 100% 무기질이고, 사용 전에 태워 없애야 하는 바인더가 없습니다. 다른 ZYF 제품과 마찬가지로 부식성이 극히 강한 고온 환경용으로 설계되었고, 맞춤 가공이나 다이컷으로 쉽게 자를 수 있습니다.

무기 분말 함침 100% 무기질 · 바인더 없음 최고 1600 ~ 2000°C 부식성 강한 고온 환경용 다이컷 · 가공 가능 충전재 맞춤 가능

타입 및 주요 응용 분야

타입

ZYF-A2.13: 알루미나 분말을 채우고 고온 소성하여 단단한 보드로 만든 것
ZYF-S.75G: ZYF 1 g당 실리카 분말 0.75 g을 채운 것 — 유연성 유지
ZYF-Z1.5G: ZYF 1 g당 지르코니아 분말 1.5 g을 채운 것 — 구별을 위해 녹색으로 염색

주요 응용 분야

ZYF-A — 확산 버너 멤브레인: 두껍고 단단하게 만든 이 펠트는 장거리 트럭과 고급 승용차에 다는 연료 연소식 히터의 확산 버너 멤브레인용으로 개발되었습니다. 액체 연료(가솔린 또는 디젤)를 펠트 원판의 한쪽 면에 펌프로 보내면, 연료가 스며들어 연소실 쪽 반대 면에서 증발합니다. 증발한 연료가 공기와 섞여 점화되어, 엔진 열과 무관하게 바로 난방이 됩니다.
ZYF-A2.13 — 세터 플레이트: 분말 금속 소재의 평판을 진공 소결할 때 받침판으로 씁니다. 구조가 단단해 소결 중에도 평평함을 유지합니다.
ZYF-S · ZYF-Z — 연료전지 개스킷: 무겁게 채운 이 펠트는 연료전지의 개스킷 재료로 쓰입니다. 연료전지 용기의 밀봉면 사이에서 압축되면 부식성이 강한 전해질의 침식을 막는 차단막이 됩니다. 두 가지를 비슷한 용도에 쓸 수 있지만, 더 높은 압축강도가 필요한 곳에는 ZYF-Z를 씁니다.
ZYF-S · ZYF-Z — 성형: 유연하기 때문에 틀에 맞춰 적층하거나 큰 실린더 모양으로 만들 수 있습니다.

물성 데이터 (Nominal)

항목	ZYF-A2.13 알루미나 함침 · 경질	ZYF-S.75G 실리카 함침 · 유연	ZYF-Z1.5G 지르코니아 함침 · 녹색
두께, in (mm)	0.160 ± 0.035 (4.06 ± 0.89)	0.10 ± 0.03 (2.54 ± 0.76)	0.10 ± 0.03 (2.54 ± 0.76)
부피 기공률, %	94	88	89
부피 밀도, lb/ft³ (g/cm³)	20 (0.32)	30 (0.48)	40 (0.64)
인장강도, lb/in (폭 기준)	6.1	1.1	3.7
면적당 무게, lb/ft²	0.21	0.22	0.31
최고 사용 온도 ①, °C (°F)	1600 (2912)	1600 (2912)	2000 (3632)
끊어지지 않고 감을 수 있는 최소 직경	3 ft (약 914 mm)	2 in (약 51 mm)	1 ft (약 305 mm)
선형 수축률, % — 1300°C × 1시간 등온 유지	0.3	4.0	11.2
화학 조성, wt% (Nominal)
ZrO₂ ②	87+	51+	89+
Y₂O₃	10	5	10
Al₂O₃	2 ± 1	<0.01	<0.01
SiO₂	<0.02	43	<0.01

① 최고 사용 온도는 화학적 환경, 열응력·기계적 응력 등 변수에 따라 달라집니다.
② 지르코니아에는 하프니아(HfO₂) 1 ~ 2 wt%가 자연적으로 함께 들어 있으며, 성능에는 영향을 주지 않습니다.

섬유 구조 사진 (Product Micrograph)

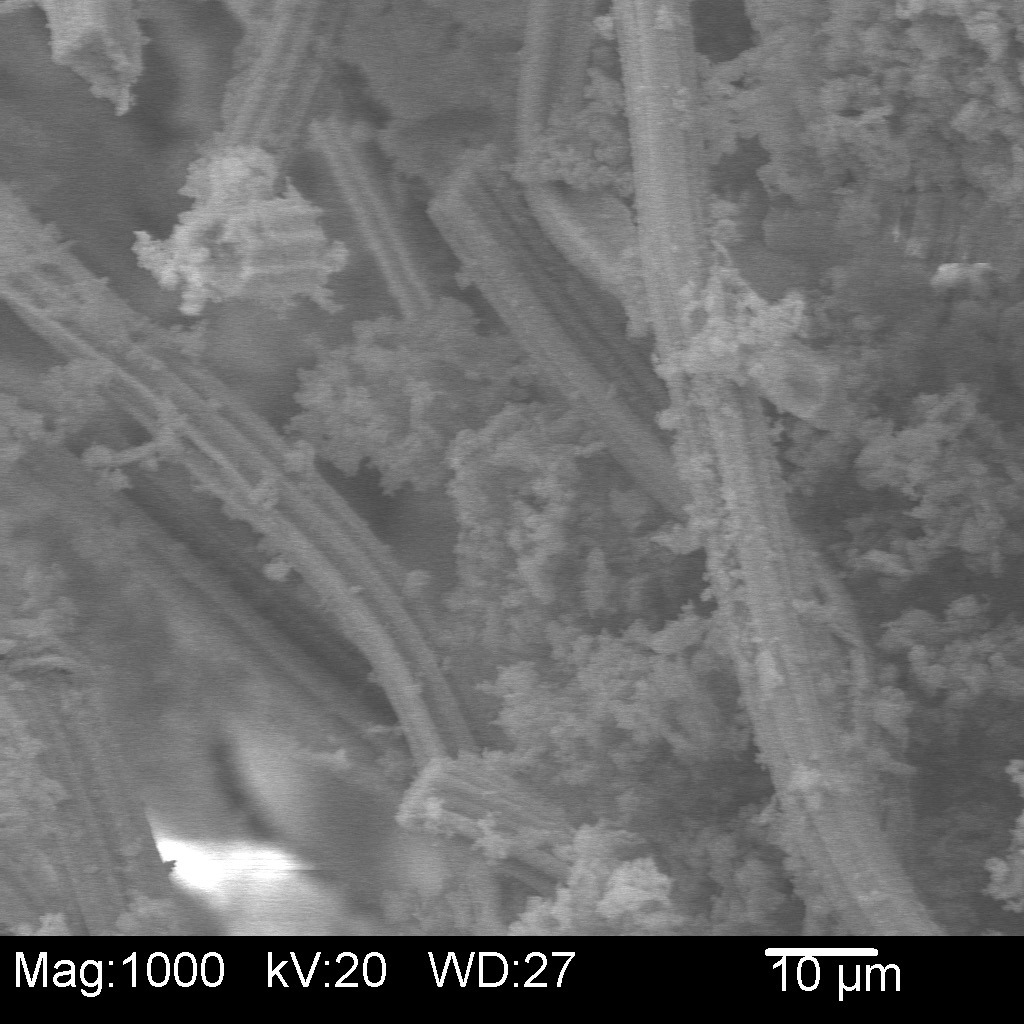

Zircar Zirconia ZYF-S — 톱니 모양 ZYF 섬유 사이를 실리카 분말이 채운 모습 (전자현미경 1,000배) — ZYF-S — 톱니 모양 ZYF 섬유 사이를 실리카 분말이 채운 모습 (전자현미경 1,000배)

표준 규격 및 품번

가격 및 납기는 별도 문의 바랍니다. 충전재 종류와 함침량을 바꾼 맞춤 제품도 문의 가능합니다. 규격은 가로 × 세로 × 두께입니다.

규격 (인치)	규격 (mm 환산)	ZYF-A2.13	ZYF-S.75G	ZYF-Z1.5G
8.5″ × 16″ × 0.165″	216 × 406 × 4.19 mm	CB061	—	—
16″ × 16″ × 0.16″	406 × 406 × 4.06 mm	CB050	—	—
16″ × 24″ × 0.16″	406 × 610 × 4.06 mm	CB069	—	—
18″ × 24″ × 0.16″	457 × 610 × 4.06 mm	CB072	—	—
18″ × 24″ × 0.10″	457 × 610 × 2.54 mm	—	CB008	CB036

— 표시는 해당 타입의 표준 규격이 없는 칸입니다.
