Shapal Hi M Soft™ 기계가공 AlN (질화알루미늄)
AlN + BN 복합세라믹 | 열전도율 92W/mK | 절연내력 65kV/mm | CTE 4.8 (실리콘 매칭)
제품 개요 (Overview)
Shapal Hi M Soft™는 질화알루미늄(Aluminum Nitride, AlN)과 질화붕소(Boron Nitride, BN)를 결합한 기계 가공 가능한 복합 세라믹입니다.
일본 토쿠야마(Tokuyama)사가 개발한 이 하이브리드 세라믹은 높은 기계적 강도와 열전도성을 제공하며, 복잡한 형상도 높은 공차로 정밀 가공할 수 있습니다.
우수한 기계적 및 열적 특성으로 반도체, 우주항공, 진공 장비, 고전압 절연 등 광범위한 분야에 적합합니다.
주요 장점 (Primary Advantages)
▼ Shapal Hi M Soft™ 6대 핵심 장점
| 🔧 |
우수한 가공성 (Excellent Machinability)
드릴링, 터닝, 밀링 등 일반 공구로 복잡한 형상 가공 가능 |
| 🌡️ |
높은 열전도성 (High Thermal Conductivity)
92 W/m·K — 알루미나(Al₂O₃)의 약 4배 |
| ⚡ |
우수한 전기 절연성 (Excellent Electric Insulation)
체적저항률 1×10¹⁵ Ω·cm @ 25°C, 절연내력 65 kV/mm |
| 💪 |
높은 기계적 강도 (Good Mechanical & Bending Strength)
굽힘강도 300 MPa, 압축강도 980 MPa |
| 🔬 |
진공 환경 적합 (Suitable for Vacuum Applications)
우수한 진공 밀봉 능력, 낮은 아웃가싱 |
| 🔥 |
열충격 저항성 (Thermal Shock Resistant)
ΔT 400°C, 최고 사용온도 1000°C (대기), 1900°C (불활성) |
핵심 특징
- 실리콘과 유사한 열팽창계수 (CTE) — 4.8 × 10⁻⁶/K (25~400°C)
- 적외선 투과성 — 가시광선 및 적외선 통과
- 낮은 유전손실 — 고주파 특성 우수 (유전상수 6.8 @ 1MHz)
- 높은 내식성 — 용융 금속에 대한 비젖음 특성
- 초고순도 — 고온에서도 금속 오염 없음
- 높은 파괴인성 — K_IC 2 MPa·m^1/2
|
기술 데이터
|

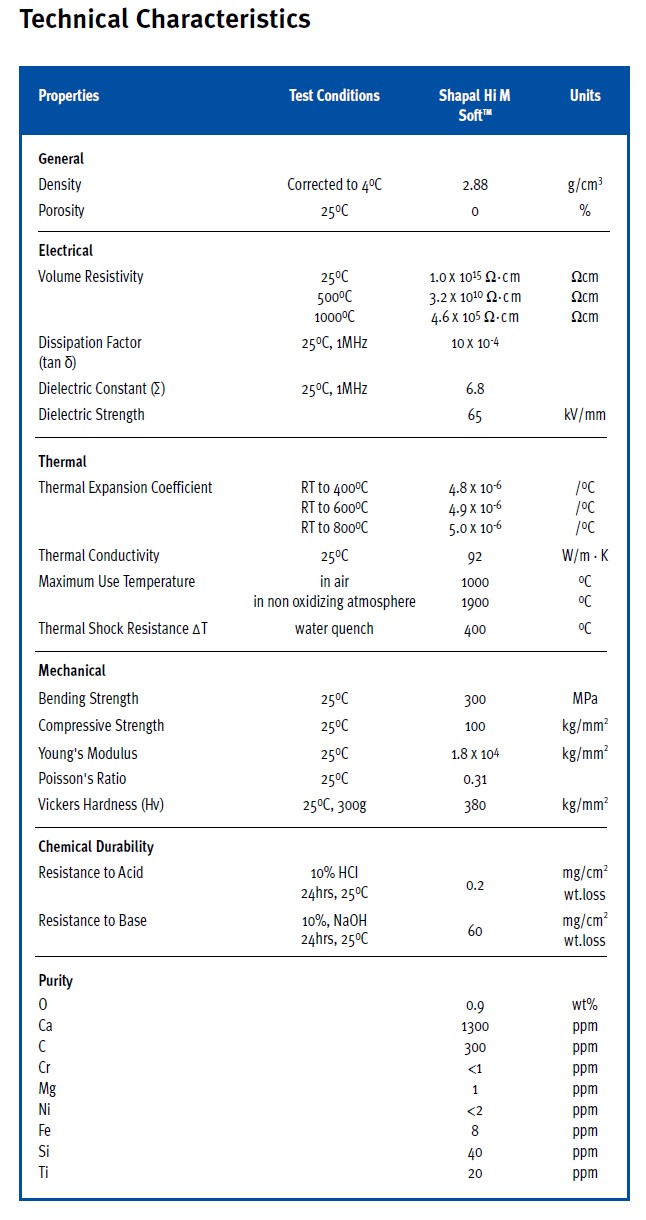

Shapal Hi M Soft™ 물성표 (Material Properties)
▼ Shapal Hi M Soft™ 기계적·열적·전기적 특성 데이터
| 특성 (Properties) |
단위 (Units) |
Shapal Hi M Soft |
| 기계적 특성 (Mechanical Properties) |
| Compressive Strength (압축강도) | MPa | 980 |
| Density (밀도) | g/cm³ | 2.88 |
| Flexural Strength (굽힘강도) | MPa | 300 |
| Fracture Toughness KIC (파괴인성) | MPa·m^1/2 | 2 |
| Hardness (경도) | GPa | 3.8 |
| Young's Modulus (영률) | GPa | 176 |
| Poisson's Ratio (포아송비) | - | 0.31 |
| 열적 특성 (Thermal Properties) |
| Thermal Conductivity @ 25°C (열전도율) | W/m·K | 92 |
| CTE @ 25~400°C (열팽창계수) | 10⁻⁶/K | 4.8 |
| CTE @ 25~800°C (열팽창계수) | 10⁻⁶/K | 5.0 |
| Thermal Shock Resistance ΔT (열충격 저항) | °C | 400 |
| Maximum Temperature (Air) (최대 사용온도-대기) | °C | 1000 |
| Maximum Temperature (Inert) (최대 사용온도-불활성) | °C | 1900 |
| 전기적 특성 (Electrical Properties) |
| Dielectric Constant @ 1 MHz (유전상수) | - | 6.8 |
| Dielectric Strength @ 25°C (절연내력) | kV/mm | 65 |
| Volume Resistivity @ 25°C (체적저항률) | Ω·cm | 1 × 10¹⁵ |
| Volume Resistivity @ 500°C | Ω·cm | 3.2 × 10¹⁰ |
| Volume Resistivity @ 1000°C | Ω·cm | 4.6 × 10⁵ |
※ 출처: Precision Ceramics Material Datasheet. 제시된 값은 평균·대표값이며 설계 참고용입니다. 실제 값은 형상·크기에 따라 달라질 수 있습니다.
|
적용 분야 (Applications)
▼ Shapal Hi M Soft™ 산업별 적용 분야
| 분야 |
주요 용도 |
핵심 특성 |
| Hall Effect Thruster (HET) |
• HET Discharge Channels (방전 채널)
• 플라즈마 추진 시스템
• 이온 가속 부품
• 우주선 추진장치 |
열전도성
내플라즈마
절연성 |
| 반도체 및 전력전자 |
• Heat Sinks (히트싱크)
• 파워모듈 방열 기판
• IGBT/SiC/GaN 방열판
• LED 고출력 히트싱크 |
열전도 92
실리콘 CTE
절연성 |
| 진공 시스템 |
• Vacuum Components (진공 부품)
• 진공 척 (Vacuum Chuck)
• MBE/CVD 장비 부품
• 진공로 내부 부품 |
진공적합
아웃가싱
밀봉능력 |
| 고전압 시스템 |
• High Voltage Insulators (고전압 절연체)
• 절연 스페이서
• 고주파 절연 부품 |
절연내력 65
유전손실
체적저항 |
| 전자기 장치 |
• Coil Supports (코일 지지대)
• 전자석 절연 부품
• RF 코일 하우징 |
절연성
열전도성
강도 |
| 열충격 환경 |
• 급속 가열/냉각 부품
• 열사이클 장비
• 고온 센서 하우징 |
ΔT 400°C
낮은 CTE
파괴인성 |
| 광학 및 센서 |
• 적외선 투과 윈도우
• 고온 센서 부품
• 레이저 시스템 부품 |
적외선투과
열안정성
절연성 |
| 고온 공정 |
• 고온 히터 지지대
• 열처리 고정구
• 고온 밸브 시트 |
1000°C
열전도성
가공성 |
|
공급 규격 및 재고 현황
샤팔 로드 (봉, 환봉, ROD)
| 공급규격 |
재고 |
판매가격 |
| SHAPAL ROD(봉) 6mm(Ø) x 100mm | 0 | 316,000 원 | | SHAPAL ROD(봉) 8mm(Ø) x 100mm | 0 | 316,000 원 | | SHAPAL ROD(봉) 8mm(Ø) x 150mm | 0 | 473,000 원 | | SHAPAL ROD(봉) 10mm(Ø) x 100mm | 0 | 423,000 원 | | SHAPAL ROD(봉) 10mm(Ø) x 150mm | 0 | 634,000 원 | | SHAPAL ROD(봉) 10mm(Ø) x 300mm | 0 | 1,267,000 원 | | SHAPAL ROD(봉) 15mm(Ø) x 100mm | 0 | 728,000 원 | | SHAPAL ROD(봉) 15mm(Ø) x 150mm | 0 | 1,092,000 원 | | SHAPAL ROD(봉) 15mm(Ø) x 300mm | 0 | 2,184,000 원 | | SHAPAL ROD(봉) 20mm(Ø) x 100mm | 0 | 1,091,000 원 | | SHAPAL ROD(봉) 20mm(Ø) x 150mm | 0 | 1,636,000 원 | | SHAPAL ROD(봉) 20mm(Ø) x 300mm | 0 | 3,272,000 원 | | SHAPAL ROD(봉) 25mm(Ø) x 100mm | 0 | 1,552,000 원 | | SHAPAL ROD(봉) 25mm(Ø) x 150mm | 0 | 2,328,000 원 | | SHAPAL ROD(봉) 25mm(Ø) x 300mm | 0 | 4,656,000 원 | | SHAPAL ROD(봉) 30mm(Ø) x 100mm | 0 | 2,094,000 원 | | SHAPAL ROD(봉) 30mm(Ø) x 150mm | 0 | 3,141,000 원 | | SHAPAL ROD(봉) 30mm(Ø) x 300mm | 0 | 6,281,000 원 | | SHAPAL ROD(봉) 35mm(Ø) x 100mm | 0 | 2,699,000 원 | | SHAPAL ROD(봉) 35mm(Ø) x 150mm | 0 | 4,048,000 원 | | SHAPAL ROD(봉) 35mm(Ø) x 300mm | 0 | 8,095,000 원 | | SHAPAL ROD(봉) 40mm(Ø) x 100mm | 0 | 2,716,000 원 | | SHAPAL ROD(봉) 40mm(Ø) x 150mm | 0 | 4,074,000 원 | | SHAPAL ROD(봉) 40mm(Ø) x 300mm | 0 | 8,148,000 원 |
샤팔 바 (각타, Bar)
| 공급규격 |
재고 |
판매가격 |
| SHAPAL BAR(각타) 10mm x 10mm | 0 | 332,000 원 | | SHAPAL BAR(각타) 10mm x 10mm | 0 | 498,000 원 | | SHAPAL BAR(각타) 10mm x 10mm | 0 | 996,000 원 | | SHAPAL BAR(각타) 15mm x 15mm | 0 | 582,000 원 | | SHAPAL BAR(각타) 15mm x 15mm | 0 | 873,000 원 | | SHAPAL BAR(각타) 15mm x 15mm | 0 | 1,745,000 원 | | SHAPAL BAR(각타) 20mm x 20mm | 0 | 913,000 원 | | SHAPAL BAR(각타) 20mm x 20mm | 0 | 1,369,000 원 | | SHAPAL BAR(각타) 20mm x 20mm | 0 | 2,737,000 원 | | SHAPAL BAR(각타) 25mm x 25mm | 0 | 1,324,000 원 | | SHAPAL BAR(각타) 25mm x 25mm | 0 | 1,985,000 원 | | SHAPAL BAR(각타) 25mm x 25mm | 0 | 3,970,000 원 | | SHAPAL BAR(각타) 30mm x 30mm | 0 | 1,815,000 원 | | SHAPAL BAR(각타) 30mm x 30mm | 0 | 2,723,000 원 | | SHAPAL BAR(각타) 30mm x 30mm | 0 | 5,445,000 원 | | SHAPAL BAR(각타) 35mm x 35mm | 0 | 2,388,000 원 | | SHAPAL BAR(각타) 35mm x 35mm | 0 | 3,581,000 원 | | SHAPAL BAR(각타) 35mm x 35mm | 0 | 7,162,000 원 | | SHAPAL BAR(각타) 40mm x 40mm | 0 | 3,041,000 원 | | SHAPAL BAR(각타) 40mm x 40mm | 0 | 4,561,000 원 | | SHAPAL BAR(각타) 40mm x 40mm | 0 | 9,121,000 원 | | SHAPAL BAR(각타) 6mm x 6mm | 0 | 190,000 원 | | SHAPAL BAR(각타) 6mm x 6mm | 0 | 285,000 원 | | SHAPAL BAR(각타) 6mm x 6mm | 0 | 570,000 원 |
샤팔 플레이트 (판, 시트)
| 공급규격 |
재고 |
판매가격 |
| SHAPAL PLATE(판) 100x100x10 | 0 | 2,762,000 원 | | SHAPAL PLATE(판) 100x100x15 | 0 | 3,635,000 원 | | SHAPAL PLATE(판) 100x100x20 | 0 | 4,508,000 원 | | SHAPAL PLATE(판) 100x100x25 | 0 | 5,363,000 원 | | SHAPAL PLATE(판) 100x100x30 | 0 | 6,253,000 원 | | SHAPAL PLATE(판) 100x100x35 | 0 | 7,109,000 원 | | SHAPAL PLATE(판) 100x100x40 | 0 | 7,964,000 원 | | SHAPAL PLATE(판) 100x100x5 | 0 | 1,871,000 원 | | SHAPAL PLATE(판) 150x150X10 | 0 | 5,928,000 원 | | SHAPAL PLATE(판) 150x150x15 | 0 | 7,886,000 원 | | SHAPAL PLATE(판) 150x150x20 | 0 | 9,844,000 원 | | SHAPAL PLATE(판) 150x150x25 | 0 | 11,802,000 원 | | SHAPAL PLATE(판) 150x150x30 | 0 | 15,683,000 원 | | SHAPAL PLATE(판) 300x300x40 | 0 | 59,205,000 원 | | SHAPAL PLATE(판) 50x50x10 | 0 | 822,000 원 | | SHAPAL PLATE(판) 50x50x15 | 0 | 1,084,000 원 | | SHAPAL PLATE(판) 50x50x20 | 0 | 1,311,000 원 | | SHAPAL PLATE(판) 50x50x25 | 0 | 1,590,000 원 | | SHAPAL PLATE(판) 50x50x5 | 0 | 560,000 원 |
|

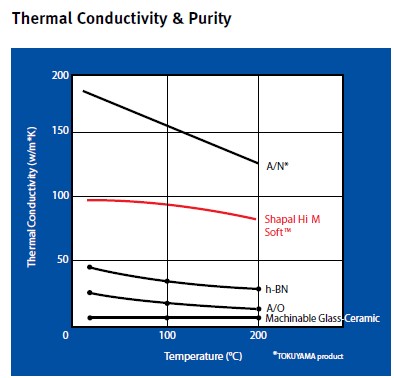

기술적 특성 비교
|
Shapal vs 타 세라믹 소재 비교
▼ Shapal vs 순수AlN·알루미나·질화규소·BN 물성 비교
| 특성 |
Shapal Hi M Soft |
순수 AlN |
알루미나 (Al₂O₃) |
질화규소 (Si₃N₄) |
BN (Grade M26) |
| 조성 | AlN+BN 복합 | 100% AlN | 99.5% Al₂O₃ | Si₃N₄ | 60%BN+40%SiO₂ |
| 열전도율 (W/m·K) | 92 | 150~200 | 20~30 | 25~35 | 30~60 |
| CTE (10⁻⁶/K) | 4.8 | 4.5 | 7~8 | 3.2 | 1~3 |
| 굽힘강도 (MPa) | 300 | 300~350 | 300~400 | 600~900 | 100~150 |
| 압축강도 (MPa) | 980 | 2000~2500 | 2000~3000 | 3000~4000 | 200~300 |
| 체적저항률 (Ω·cm) | 10¹⁵ | 10¹³~10¹⁴ | 10¹⁴ | 10¹⁴ | 10¹²~10¹³ |
| 절연내력 (kV/mm) | 65 | 15~20 | 15~20 | 15~20 | 20~30 |
| 최대온도-대기 (°C) | 1000 | 800~900 | 1600 | 1200 | 900 |
| 최대온도-불활성 (°C) | 1900 | 1800~2000 | 1800 | 1400 | 2000 |
| 가공성 | ◎ 우수 | ✗ 매우 어려움 | △ 어려움 | ✗ 매우 어려움 | ◎ 우수 |
| 진공 적합성 | ◎ | ◎ | ○ | ○ | ◎ |
| 실리콘 CTE 매칭 | ◎ | ◎ | △ | ○ | ○ |
| 상대 가격 | 중~고 | 고 | 저 | 고 | 중 |
⭐ Shapal의 차별점: 순수 AlN의 높은 열전도성 + BN의 우수한 가공성 + 최고 수준의 전기 절연성 = 가공 가능한 고열전도 절연 세라믹
|
용도별 세라믹 선택 가이드
▼ 요구 특성별 세라믹 소재 선택 가이드
| 요구 사항 |
1순위 추천 |
2순위 대안 |
| Hall Effect Thruster (HET) | Shapal ⭐ | BN M26 |
| 반도체 히트싱크 (실리콘 CTE 매칭) | Shapal (CTE 4.8) | 순수 AlN |
| 고열전도 + 전기절연 + 가공성 | Shapal ⭐⭐⭐ | — |
| 최고 열전도성 (>150 W/m·K) | 순수 AlN | Shapal |
| 고전압 절연 (절연내력 중요) | Shapal (65 kV/mm) | 알루미나 |
| 진공 부품 + 가공성 | Shapal | BN, Macor |
| 최고 기계적 강도 | 질화규소 | 알루미나 |
| 플라즈마 환경 | BN M26 | Shapal |
| 상온 정밀 가공 | Macor | Shapal, BN |
| 경제성 + 범용 | 알루미나 | BN HP |
|
제조사 및 기술 지원
|
원제조사: Tokuyama Corporation (토쿠야마), Japan
공급사: 세라폭시(산울) — 영국가공 OEM
세라폭시 — 한국 공식 공급
• 평가용 샘플 제공 가능
• 맞춤 가공 상담 (도면 기반 견적)
• 기술 지원 및 소재 선정 컨설팅
• 소량/긴급 주문 대응
📞 문의:
이메일: cerapoxy@gmail.com | 전화: 02-2104-6614 | 팩스: 02-2104-6615
|
※ 주의사항 (Disclaimer)
- 제시된 물성값은 시험 샘플의 평균·대표값으로 설계 참고용입니다.
- 실제 값은 부품의 형상·크기·제조 로트에 따라 달라질 수 있습니다.
- 중요 용도의 경우 실제 샘플 테스트를 권장합니다.
- Shapal™은 Tokuyama Corporation의 등록상표입니다.
- Material datasheet source: Precision Ceramics
|
|
