고주파 유도가열(Induction Heating)이란 무엇인가요?

전자기장을 이용하여 금속 등 전기전도성 물질을 비접촉으로 가열하는 기술입니다. 인덕션 코일에 고주파 전류를 흐르게 하면 주변 도체 내부에 전류가 유도되어 자체 저항열로 가열됩니다. 전기 저항 가열 방식보다 효율이 높고 균일하며 대상물의 오염·손상을 최소화합니다.

다공성 도가니는 왜 사용하나요?

다공성 도가니(Porous Refractory Crucible)는 가열 시 내부 공기를 제거하여 불순물 확산을 방지하고, 주조 과정에서 금속 주조물의 불순물 함량을 최소화합니다. 내구성·내화성이 뛰어나 금속 주조 공정에서 널리 사용됩니다.

도가니 재질(알루미나, 지르코니아, 뮬라이트, 마그네시아)은 어떻게 선택하나요?

알루미나(Al2O3)는 대기·진공 용해 범용에, 크롬알루미나는 슬래그 저항성이 필요한 상업용 주조에, 지르코니아(이트리아/마그네시아/라임 안정화)는 초합금·우주항공 진공 주조에, 뮬라이트는 열충격 저항이 필요한 경우에, 마그네시아(MgO)는 진공로 우주항공 합금·X선 분석 선호 주조소에 적합합니다.

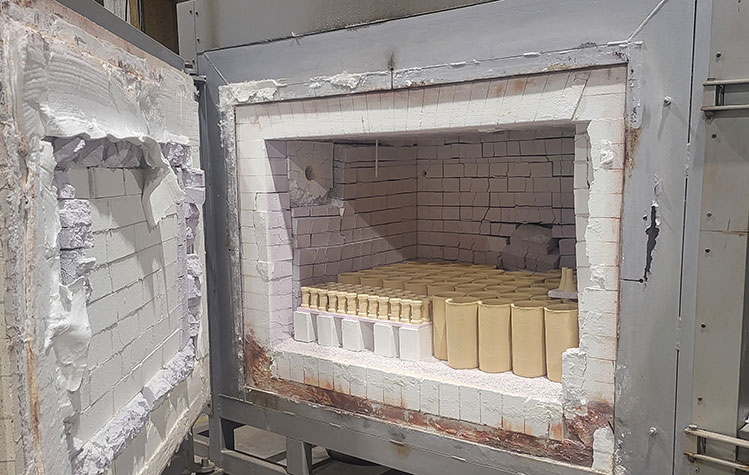

유도가열 내화 도가니 — 지르코니아·알루미나·크롬알루미나·마그네시아 고주파 유도 용해로(인덕션로)용 이소스태틱 프레스 내화 도가니 | 8~265 kg | 둥근바닥·평평한바닥 | Magna Industrials (UK)

▼ 다공성 도가니 표준 물성표
Property	Unit	Value
Bulk Density (밀도)	g/cm³	1.77
Flexural Strength (굽힘강도)	MPa	45
Tensile Strength (인장강도)	MPa	29
Compressive Strength (압축강도)	MPa	98
Specific Resistance (비저항)	μΩ·cm	1550
Grain Size (입자크기)	µm	15
Hardness — Shore	—	52
Hardness — Rockwell H	—	95
CTE (400~500°C)	/°C	4.3×10⁻⁶
Porosity (다공률)	%	9
Thermal Conductivity (열전도율)	W/m·°C	85
Modulus of Elasticity (탄성계수)	GPa	9.2
Ash (회분)	ppm	750

고주파 유도가열 인덕션로란? — 내화 도가니가 필요한 이유

고주파 유도가열은 전자기장을 이용하여 금속 등의 전기전도성 물질을 가열하는 기술입니다. 전기를 직접 흐르게 하여 가열하는 전기 저항 가열 방법과 달리, 전자기장을 이용하여 대상물 내부에 전류가 발생하게 하는 비접촉 가열 방법입니다.

인덕션 코일에 고주파 전류를 흐르게 하면 코일 주변의 전기전도성 도체 내부에 전류가 유도되고, 이 전류가 도체 내부 저항에 의해 열로 변환됩니다. 전기 저항 가열보다 높은 효율과 균일한 가열 특성을 가지며, 비접촉 방식이라 대상물의 오염·손상을 최소화할 수 있습니다. 금속 가공 산업의 열처리·용접·절삭과 기계·자동차·항공우주 산업에서 광범위하게 사용됩니다.

이소스태틱 프레스 내화 도가니(Isostatically Pressed Refractory Crucible)란?

다공성 도가니는 금속 주조 공정에서 사용되는 주형을 담는 용기로, 내부에 다공성 구조를 가지고 있습니다. 가열 시 내부 공기를 제거하여 불순물의 확산을 방지하고, 주조 과정에서 금속 주조물의 불순물 함량을 최소화하는 역할을 합니다. 내구성과 내화성이 뛰어나며 주조 공정에서 발생하는 열과 압력에도 견딜 수 있어 금속 주조 공정에서 일반적으로 널리 사용됩니다.

Magna Industrials Limited(영국)의 이소스태틱 프레스(Isostatically Pressed) 도가니는 균일한 균질 내화체 구조로 저기공율·고밀도를 실현하여 청정 용탕과 높은 생산성을 제공합니다. 8 kg부터 265 kg 용량까지 둥근바닥·평평한바닥 형태로 공급됩니다.

⚠ 다공성 도가니 사용 시 주의사항:
다공성 도가니는 내부 공기가 많기 때문에, 고주파 유도가열로 급격히 가열할 경우 내부 공기가 팽창하여 도가니가 파열되거나 불량 주조가 발생할 수 있습니다. 가열 속도와 강도를 적절히 조절하고, 가열 전 내부 공기를 철저히 제거하는 사전 대비가 필요합니다.

재질별 내화 도가니 상세 설명 — 지르코니아·알루미나·크롬알루미나·마그네시아

Magna Industrials는 용도·분위기·합금 종류에 따라 4가지 핵심 재질의 도가니를 제공합니다. 각 재질은 이소스태틱 프레스 공법으로 제조되어 균일한 조직과 우수한 치수 정밀도를 보장합니다.

알루미나 도가니 (MIL-65) — Alumina Crucible

대기 및 진공 유도 용해로 범용 도가니
우수한 열충격 저항성 및 비습윤 특성
저열팽창 — 다중 사용(Multiple Pours) 가능
대부분의 고온 합금과 호환
현대 정밀주조 주조소의 표준 선택

Al₂O₃ 97.00%

SiO₂ 0.88%

MgO 1.65%

기공율 20%

밀도 3,000 kg/m³

크롬알루미나 도가니 (MIL-70) — Chrome Alumina Crucible

대기 용해 상업용 주조소 전용
크롬산화물(Cr₂O₃) 첨가로 슬래그 침식 저항성 강화
도가니 수명 대폭 향상
최대 사용온도 1,800°C
저열팽창 — 다중 사용 가능

Al₂O₃ 93.88%

Cr₂O₃ 4.82%

SiO₂ 0.66%

기공율 24%

밀도 3,030 kg/m³

지르코니아 도가니 (MIL-45B) — Zirconia Crucible (MgO 안정화)

진공 용해 정밀주조 최고급 도가니
마그네시아(MgO)로 안정화 — 탁월한 열충격 저항성
우주항공 초합금과 완전 호환
저열팽창 — 다중 사용 가능, 청정 용탕 보장
열 사이클 중 금속 침식 최소화
지르코니아 백킹 믹스(MIL-48B) 병용 권장

ZrO₂+HfO₂ 92.13%

MgO 3.60%

Al₂O₃ 1.52%

기공율 17.84%

밀도 4.35 g/cm³

마그네시아 도가니 (MIL-78) — Magnesia Crucible

진공 용해로 전용 — 우주항공 합금 주조
지르코니아 도가니 대비 밀도 낮음 → X선 분석 선호
저원가 — 주조소 운영비용 절감
대부분의 우주항공 합금과 호환
저열팽창 — 다중 사용 가능

MgO 93.30%

SiO₂ 2.09%

CaO 2.41%

기공율 21.73%

밀도 2,770 kg/m³

MIPEX 드라이 백킹 믹스 (MIL-12):
마그네시아 스피넬 소재의 건식 충진 분말로 인덕션 도가니 주위에 충진합니다. 높은 열팽창 특성으로 도가니를 단단히 고정하며, 유리화 저항성으로 자유 유동 특성을 유지합니다. 온도 범위 전체에서 도가니와 동일하게 팽창·수축하여 도가니 수명을 극대화합니다. 알루미나·크롬알루미나·마그네시아 도가니에 사용합니다. 지르코니아 도가니에는 MIL-48B 지르코니아 백킹 믹스를 별도 사용합니다.

내화 도가니 재질 종류 및 선택 기준

▼ 도가니 재질별 명칭 및 화학식
기호	한글명	영문명 / 비고
Al₂O₃	알루미나	Aluminium Oxide — 대기·진공 용해 범용
C-Al₂O₃	크롬 알루미나	Chrome Aluminium Oxide — 슬래그 저항, 최대 1800°C
ZrO₂(Y)	이트륨 옥사이드 안정화 지르코니아	Yttria stabilised Zirconia
ZrO₂(M)	마그네슘 옥사이드 안정화 지르코니아	Magnesia stabilised Zirconia
ZrO₂(L)	라임(석회) 안정화 지르코니아	Lime stabilised Zirconia
Mullite	뮬라이트 (알루미늄규산염)	3Al₂O₃·2SiO₂ — 열충격 저항
MgO	마그네시아 (산화마그네슘)	Magnesium Oxide — 진공로, X선 분석 선호

재질 선택 가이드:
· 알루미나(Al₂O₃) — 대기·진공 범용, 경제적, 대부분 고온 합금 호환
· 크롬알루미나(C-Al₂O₃) — 슬래그 저항성 강화, 도가니 수명 향상, 최대 1800°C
· 지르코니아(ZrO₂) — 진공 용해 초합금·우주항공, 청정 용탕 최우선
· 뮬라이트 — 우수한 열충격 저항, 반복 급열·급냉 환경
· 마그네시아(MgO) — 진공로 우주항공, 저밀도로 X선 분석 선호, 경제적

둥근바닥 내화 도가니 공급규격 (Round Bottom)

▼ 둥근바닥 도가니 — 도면번호·치수·재질별 재고
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
862	42	90	28	70	0.20 kg
817	42	110	32	100	0.50 kg
876	48	115	37	105	0.70 kg
630	58	117	38	107	0.75 kg
687	58	117	42	107	0.94 kg
854	67	89	51	79	1.00 kg
618	67	120	51	110	1.40 kg
607	67	150	51	140	1.80 kg
608	83	154	63	140	2.75 kg
869	80	178	63	158	3.00 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
638	80	198	63	178	3.50 kg
824	89	200	65	185	3.90 kg
651	102	140	82	121	4.00 kg
619	87	162	75	150	4.20 kg
887	81	238	63	218	4.30 kg
635	81	220	65	205	4.30 kg
616	87	162	76	150	4.30 kg
628	98	179	76	159	4.50 kg
877	103	180	76	160	4.50 kg
689	95	190	75	170	4.70 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
853	103	163	82	143	4.80 kg
691	88	210	73	190	5.00 kg
602	98	198	76	178	5.10 kg
600	108	200	76	178	5.10 kg	6 ea
852	106	180	82	160	5.30 kg
649	103	205	82	185	6.20 kg
832	96	228	76	208	7.40 kg
606	100	227	85	215	7.70 kg
864	110	210	91	187	7.70 kg
667	117	200	94	180	7.90 kg					6 ea
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
676	111	238	92	219	9.20 kg
898	119	235	95	215	9.60 kg
891	114	255	95	238	10.70 kg
669	119	255	97	235	11.10 kg	9 ea
620	127	210	108	199	11.50 kg	6 ea				5 ea
624	119	290	97	270	12.60 kg
655	125	230	110	210	12.60 kg
613	128	272	102	254	13.10 kg
621	128	325	102	305	15.80 kg
605	144	250	120	229	16.40 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
612	138	275	120	250	18.00 kg
889	150	255	125	230	18.00 kg
601	137	290	118	265	18.30 kg
629	137	305	116	275	18.50 kg					1 ea
632	150	270	125	250	19.50 kg
643	140	330	120	305	21.80 kg
673	140	318	120	305	22.00 kg
662	165	255	140	230	22.40 kg							7 ea
644	150	330	125	305	23.70 kg
656	137	390	120	365	26.20 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
833	148	335	131	315	26.90 kg
636	150	370	125	350	27.20 kg
622	165	305	140	280	27.30 kg	5 ea					3 ea
842	173	291	143	274	28.00 kg
614	165	330	140	305	30.00 kg
610	165	375	140	355	35.00 kg
858	175	330	152	305	35.00 kg
861	170	400	150	380	42.00 kg
829	173	500	143	455	46.00 kg
885	170	440	150	420	47.00 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
813	190	410	158	380	47.00 kg
886	203	470	178	444	70.00 kg
803	212	470	178	446	70.00 kg
820	260	350	280	305	79.00 kg
825	230	500	200	470	100.00 kg
802	260	470	228	430	111.00 kg						3 ea
800	278	400	245	375	112.00 kg					1 ea
801	278	465	245	440	132.00 kg
811	278	500	245	465	140.00 kg
888	300	520	260	480	160.00 kg

평평한바닥 내화 도가니 공급규격 (Flat Bottom)

▼ 평평한바닥 도가니 — 도면번호·치수·재질별 재고
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
899c/d	70	160	54	148	0.00 kg					5 ea		14 ea
683	50	75	36	68	0.50 kg	9 ea
836	50	86	38	78	0.60 kg
878	70	125	60	105	1.80 kg
899	70	190	54	178	2.50 kg
686	90	200	72	180	4.60 kg	7 ea
623	90	265	72	250	6.40 kg
874	114	200	85	183	6.60 kg	2 ea
603	120	221	95	181	8.10 kg	4 ea
677	116	220	95	190	8.70 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
634	120	240	90	200	9.00 kg							7 ea
604	120	275	95	241	10.80 kg
860	105	350	85	330	12.00 kg
684	115	330	95	305	13.70 kg
840	148	200	127	175	14.00 kg
688	125	220	106	205	14.30 kg
873	135	230	110	205	15.00 kg
875	115	370	95	356	16.00 kg
660	150	268	127	247	19.80 kg	2 ea
839	148	274	127	249	20.00 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
695	148	289	127	265	21.00 kg
639	150	285	130	268	22.50 kg
659	165	315	136	290	26.90 kg	4 ea
611	165	315	140	290	28.30 kg
678	153	380	127	356	28.70 kg
879	170	320	140	295	28.80 kg
851	165	341	140	317	30.00 kg
859	178	330	152	304	35.00 kg
641	165	405	140	380	37.00 kg
883	190	330	158	300	37.00 kg
도면번호	외경mm	높이mm	내경mm	내경높이	강철용량	Al₂O₃	C-Al₂O₃	ZrO₂(Y)	ZrO₂(M)	ZrO₂(L)	Mullite	MgO
882	203	330	175	300	43.00 kg
893	190	405	160	375	48.00 kg
821	203	425	170	395	60.00 kg
848	212	435	178	410	65.00 kg
837	212	500	178	470	74.00 kg
810	278	470	245	435	130.00 kg					1 ea		1 ea
811	278	500	245	465	140.00 kg
835	320	465	280	435	170.00 kg
895	340	650	300	590	265.00 kg

견적·재고 문의:
재질·형태·규격(도면번호)을 알려주시면 납기 및 가격을 안내해 드립니다.
▶ 견적요청 / 기술문의
