V-Series 개요
내장 볼베어링으로 최대 665 lb(약 300kgf)의 스러스트(축 방향) 하중을
토크에 영향 없이 지지할 수 있는 슬립 클러치입니다.
셀프 서포팅 허브 설계로 별도의 샤프트 관통 지지 없이 수직·수평 설치가 가능하며,
보틀 캡핑, 스러스트 하중이 발생하는 드라이빙 애플리케이션에 최적입니다.
풀리 용도로도 사용 가능하며 필요 시 재조립이 가능한 구조입니다.
품번 구성 예시:
· VAS 20-4-4 : V-Series / Adjustable / Shaft-to-Shaft / Size20 / 보어 0.250″
· VAS 44-12mm-10mm : V-Series / Adjustable / Shaft-to-Shaft / Size44 / 카트리지 12mm·하우징 10mm
※ V-Series는 Adjustable(A) 방식만 제공됩니다.
V-Series 전 모델 규격표

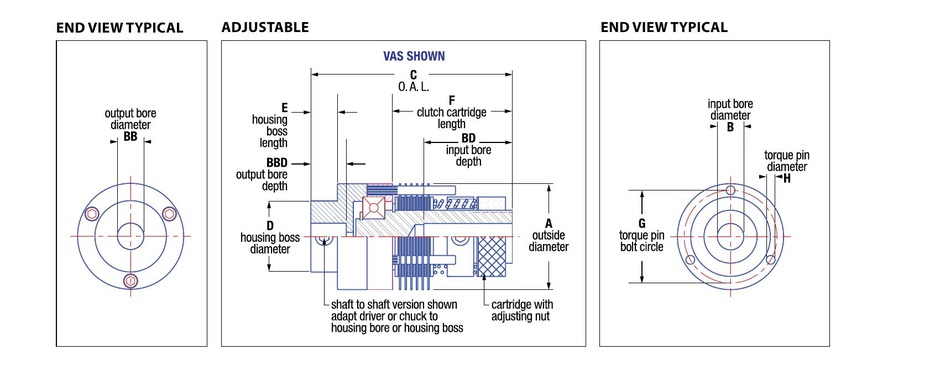

치수 기호 설명:
· A = 외경 (Outside Diameter)
· B = 입력 보어 지름 (Input Bore — 카트리지측 샤프트)
· BB = 출력 보어 지름 (Output Bore — 드라이버·척 장착측)
· BD = 입력 보어 깊이 (Input Bore Depth)
· BBD = 출력 보어 깊이 (Output Bore Depth)
· C = 전장 O.A.L. (Overall Length)
· D = 하우징 보스 외경 (Housing Boss Diameter)
· E = 하우징 보스 길이 (Housing Boss Length)
· F = 클러치 카트리지 길이 (Clutch Cartridge Length)
· G = 토크핀 볼트서클 지름 / H = 토크핀 지름
▼ V-Series VAS 규격표 (Adjustable 방식 전용)
| 모델 | 외경 A |
입력 보어 B std. | 입력 보어 B max. |
출력 보어 BB | 전장 C |
스러스트 하중 | 토크 @ 50RPM | Watts | 마찰면 |
| VAS 20 | 1.25″ (31.75mm) | 0.250″ (8mm) | 0.375″ (9mm) | 0.250″ (6.35mm) | 2.05″ (52.07mm) | 165 lb (737 N) | 12 lb·in (1.36 Nm) | 6 | 8 |
| VAS 24 | 1.50″ (38.10mm) | 0.375″ (10mm) | 0.500″ (13mm) | 0.250″ (6.35mm) | 2.85″ (72.39mm) | 255 lb (1,135 N) | 25 lb·in (2.82 Nm) | 15 | 12 |
| VAS 32 | 2.00″ (50.80mm) | 0.500″ (12mm) | 0.625″ (16mm) | 0.250″ (6.35mm) | 3.00″ (76.20mm) | 300 lb (1,334 N) | 50 lb·in (5.65 Nm) | 30 | 12 |
| VAS 44 | 2.75″ (69.85mm) | 0.500″ (12mm) | 0.625″ (16mm) | 0.250″ (6.35mm) | 3.30″ (83.82mm) | 400 lb (1,779 N) | 75 lb·in (8.47 Nm) | 43 | 12 |
| VAS 48 | 3.00″ (76.20mm) | 0.625″ (16mm) | 1.000″ (25mm) | 0.250″ (6.35mm) | 4.00″ (101.60mm) | 665 lb (2,958 N) | 100 lb·in (11.29 Nm) | 55 | 12 |
※ 출력 보어(BB) 표준 0.250″ 이외 영/미계, 메트릭, 헥스 등 주문 제작 가능
※ 토크 수치는 가이드라인, 실제 RPM·듀티사이클에 따라 변동 / 공장 문의
적용 사례

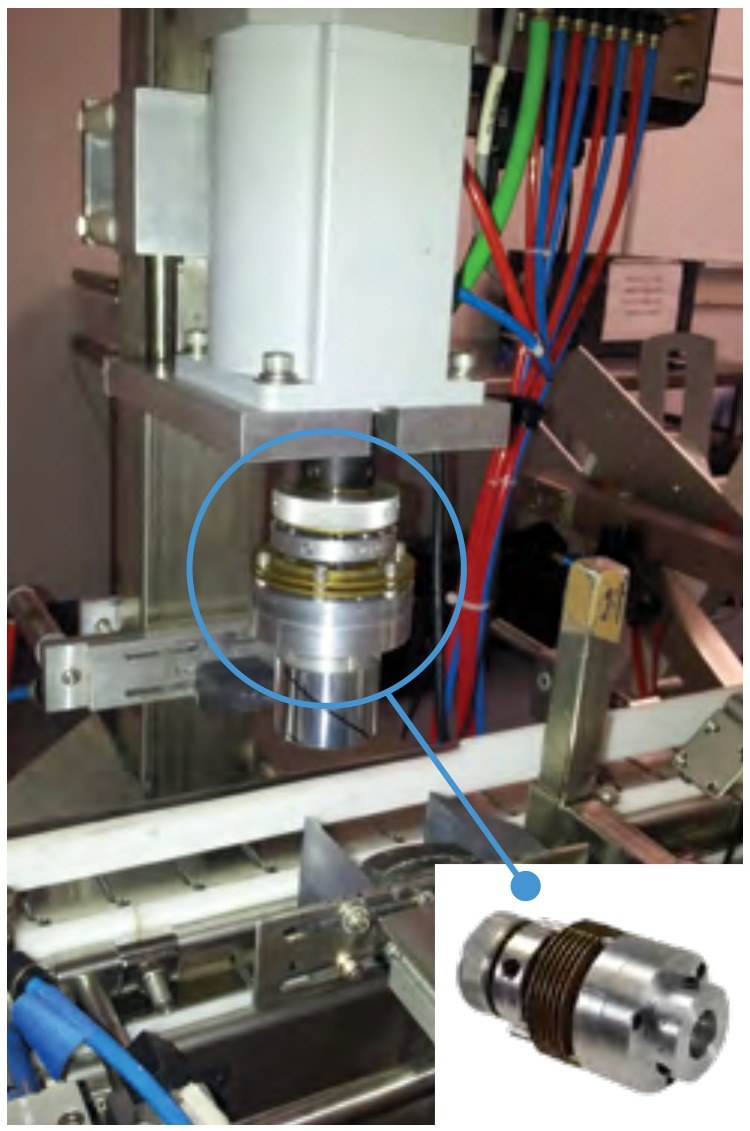

캡핑 기계 — V-Series 스러스트 하중 대응
|
보틀 캡핑 라인 — 정밀 토크 제어
|
