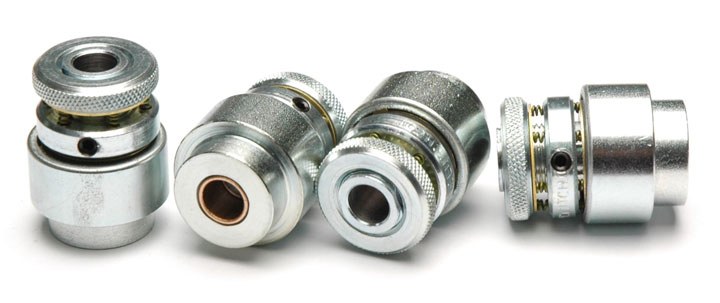

Series 16 개요
외경 1인치(25.4mm)의 초소형 패키지에 고토크를 구현한 시리즈.
공간 제약이 심한 소형 기기, 의료 장비, 자동화 키오스크, 소형 프린터 등에 최적화된 솔루션입니다.
멀티플레이트(S prefix, 최대 10 lb·in)와 싱글플레이트(P prefix, 최대 2 lb·in) 두 가지로 구분됩니다.
품번 구성 예시:
· SFS 16-4-4 : Multi-plate / Fixed / Shaft-to-Shaft / Size16 / 보어 0.250″
· SAS 16-4-6 : Multi-plate / Adjustable / Shaft-to-Shaft / Size16 / 카트리지 0.250″·하우징 0.375″
· PFS 16-4-4 T10 : Single-plate / Fixed (10 lb·in) / Shaft-to-Shaft / Size16
Series 16 전 모델 규격표

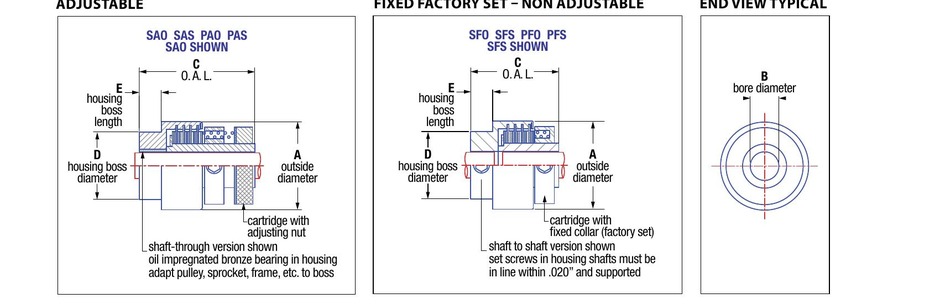

치수 기호 설명:
· A = 외경 (Outside Diameter)
· B = 보어 지름 (Bore Diameter) — 샤프트 삽입 구멍
· C = 전장 O.A.L. (Overall Length) — 클러치 전체 길이
· D = 하우징 보스 외경 (Housing Boss Diameter)
· E = 하우징 보스 길이 (Housing Boss Length) — 풀리·스프로킷·기어·프레임 등을 장착하는 돌출부 길이 (Shaft-Through O타입 해당)
▼ Series 16 규격표 (50 RPM 기준, 외경 고정 1.00″)
| 모델번호 | 타입 |
보어 B std. | 보어 B max. | 전장 C |
하우징 D | 보스 E |
토크 | Watts | 마찰면 |
| ▸ Multi-Plate Slipper — S prefix (8마찰면) |
| SFS 16 & SFO 16 | Fixed | 0.250″ (8mm) | 0.375″ (9mm) | 1.00″ (25.40mm) | 0.760″ (19.30mm) | 0.25″ (6.35mm) | 10 lb·in (1.2 Nm) | 6 | 8 |
| SAS 16 & SAO 16 | Adjustable | 0.250″ (8mm) | 0.375″ (9mm) | 1.31″ (33.27mm) | 0.760″ (19.30mm) | 0.25″ (6.35mm) | 10 lb·in (1.2 Nm) | 6 | 8 |
| ▸ Single-Plate Slipper — P prefix (2마찰면, 소용량) |
| PFS 16 & PFO 16 | Fixed | 0.250″ (8mm) | 0.375″ (9mm) | 0.78″ (19.81mm) | 0.760″ (19.30mm) | 0.25″ (6.35mm) | 2 lb·in (0.3 Nm) | 1 | 2 |
| PAS 16 & PAO 16 | Adjustable | 0.250″ (8mm) | 0.375″ (9mm) | 1.06″ (26.92mm) | 0.760″ (19.30mm) | 0.25″ (6.35mm) | 2 lb·in (0.3 Nm) | 1 | 2 |
※ SFS/SAS = Shaft-to-Shaft | SFO/SAO = Shaft-Through (풀리·스프로킷·프레임 장착용)
※ 보어 B는 표준 이외 최대치까지 주문 가능
적용 분야

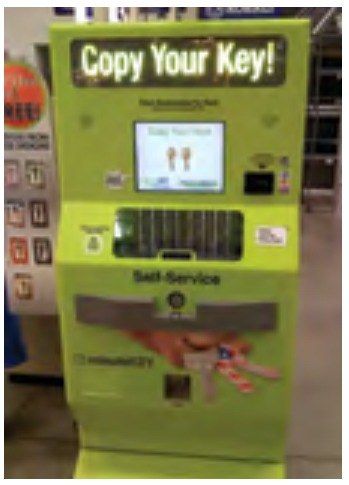

키 복사 키오스크 — 구동부 보호
|

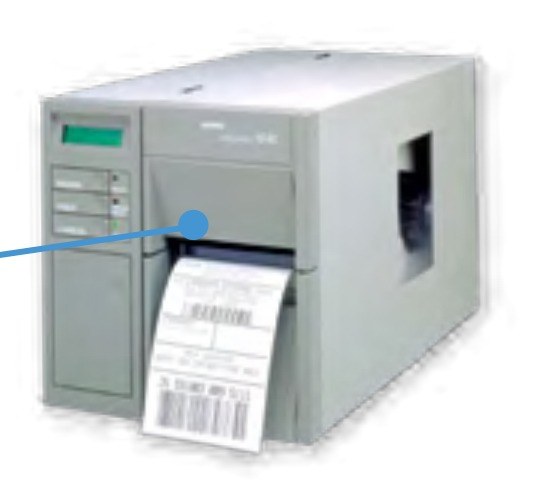

바코드 라벨 프린터 — 텐션 제어
|
